НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КРУГИ ЗАЧИСТНЫЕ ДЛЯ РУЧНЫХ ШЛИФОВАЛЬНЫХ МАШИН
Grinding wheels for portable grinders. Specifications
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184 ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — по ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 октября 2009 г. N 452-ст
4 Настоящий стандарт включает в себя модифицированные основные нормативные положения следующих международных стандартов:
ИСО 603-12:1999 «Абразивная продукция на связке. Размеры. Часть 12. Круги для снятия заусенцев и зачистки на прямых шлифовальных машинах» (ISO 603-12:1999 «Bonded abrasive products — Dimensions — Part 12: Grinding wheels for deburring and fettling on a straight grinder», MOD);
ИСО 603-13:1999 «Абразивная продукция на связке. Размеры. Часть 13. Круги для снятия заусенцев и зачистки на торцовых шлифовальных машинах» (ISO 603-13:1999 «Bonded abrasive products — Dimensions — Part 13: Grinding wheels for deburring and fettling on a vertical grinder», MOD);
ИСО 603-14:1999 «Абразивная продукция на связке. Размеры. Часть 14. Круги для снятия заусенцев и зачистки на угловых шлифовальных машинах» (ISO 603-14:1999 «Bonded abrasive products — Dimensions — Part 14: Grinding wheels for deburring/snagging on an angle grinder», MOD);
ИСО 15635:2001 «Несвязанные абразивы. Круги лепестковые» (ISO 15635:2001 «Coated abrasives — Flap discs», MOD);
ИСО 13942:2000 «Абразивная продукция на связке. Предельные отклонения размеров и допуски биений» (ISO 13942:2000 «Bonded abrasive products — Limit deviations and run-out tolerances», MOD).
При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, выделены курсивом*
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты».
1 Область применения
Настоящий стандарт распространяется на зачистные круги на бакелитовой связке с упрочняющими элементами (BF) или без упрочняющих элементов (В), а также на зачистные лепестковые торцовые круги для прямых, угловых и торцовых ручных шлифовальных машин.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52381-2005 (ИСО 8486-1:1996, ИСО 6344-2:1998, ИСО 9138:1993, ИСО 9284:1992) Материалы абразивные. Зернистость и зерновой состав шлифовальных порошков. Контроль зернового состава
ГОСТ Р 52587-2006 Инструмент абразивный. Обозначения и методы измерения твердости
ГОСТ Р 52588-2006 (ЕН 12413:1999, ЕН 13743:2001) Инструмент абразивный. Требования безопасности
ГОСТ Р 52710-2007 Инструмент абразивный. Акустический метод определения твердости и звуковых индексов по скорости распространения акустических волн
ГОСТ Р 52781-2007 (ИСО 525:1999, ИСО 603-1:1999 — ИСО 603-6:1999, ИСО 13942:2000) Круги шлифовальные и заточные. Технические условия
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 3060-86 Круги шлифовальные. Допустимые неуравновешенные массы и метод их измерения
ГОСТ 5009-82 Шкурка шлифовальная тканевая. Технические условия
ГОСТ 13344-79 Шкурка шлифовальная тканевая водостойкая. Технические условия
ГОСТ 27181-86 Шкурка шлифовальная для обработки труднообрабатываемых материалов. Технические условия
ГОСТ 27595-88 Материалы шлифовальные и инструменты абразивные. Упаковка, маркировка, транспортирование и хранение
ГОСТ 30513-97 Инструмент абразивный и алмазный. Методы испытаний на безопасность
3 Классификация и размеры
3.1 Круги следует изготовлять следующих типов:
1 — прямого профиля;
5 — с выточкой;
6 — чашечные цилиндрические;
11 — чашечные конические;

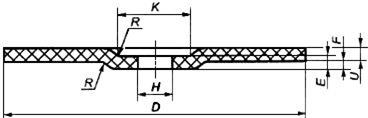

27 — с утопленным центром;

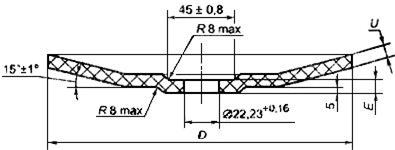

28 — с утопленным центром тарельчатые;
29 — лепестковые торцовые;
35 — торцовые прямого профиля;

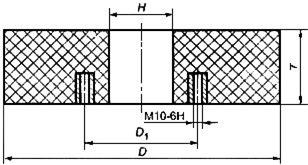

36 — прямого профиля с запрессованными крепежными элементами.
3.2 Размеры кругов должны соответствовать указанным на рисунках 1-11 и в таблицах 1-11.
Рисунок 1 — Круги типа 1
Рисунок 1 — Круги типа 1
|
|
||
|
|
|
|
|
|
||
|
|
||
|
Примечание — По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
||
|
|
||
|
Примечание — По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
||
|
Примечание — По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
||||
|
Примечание — По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
|
|
|
|
||||
|
|
|||||
|
|
|||||
|
|
|
|
|
||
|
Примечание — По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
|||||
|
|
|||||
|
|
|||||
|
|
|||||
|
|
|||||
|
Примечание — По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
|||||
16
| D | U=E | Н +0,16 |
K  16 |
|
|
|
|
|
||||
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
Примечание — По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
|||||
|
Примечание — По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
|

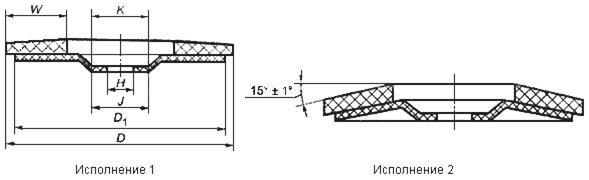

Рисунок 9 — Круги типа 29: Исполнение 1; Исполнение 2
Рисунок не определяет конструкцию круга
Рисунок 9 — Круги типа 29
|
|
|
|||
|
|
|
|
||
|
|
|
|||
|
|
|
|
||
|
Примечание — По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
||||
|
Примечание — По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице. |
|
Пример условного обозначения зачистного круга типа 27 наружным диаметром D=230 мм, высотой U=6 мм, диаметром посадочного отверстия Н=22,23 мм из нормального электрокорунда марки 14А, зернистостью F30, твердостью R, на бакелитовой связке с упрочняющими элементами BF, с предельной рабочей скоростью 80 м/с, для ручных шлифовальных машин Pg:
Круг зачистной 27 230×6х22,23 14А F30 R BF 80 м/с Pg ГОСТ Р 53410-2009
То же, зачистного круга типа 36 наружным диаметром D=200 мм, высотой Т=63 мм, с резьбой крепежных элементов М10, из белого электрокорунда марки 25А, зернистостью F24, твердостью Р, на бакелитовой связке В, с предельной рабочей скоростью 50 м/с, для ручных шлифовальных машин Pg:
Круг зачистной 36 200х63хМ10 25А F24 Р В 50 м/с Pg ГОСТ Р 53410-2009
То же, зачистного круга типа 29 исполнения 1 наружным диаметром D=125 мм, диаметром посадочного отверстия Н=22,23 мм, из белого электрокорунда марки 25А, зернистостью Р60 из шлифовальной шкурки по ГОСТ 5009 с предельной рабочей скоростью 80 м/с, для ручных шлифовальных машин Pg:
Круг зачистной 29-1 125х22,23 25А Р60 2 80 м/с Pg ГОСТ Р 53410-2009
Примечание — В условном обозначении кругов типа 29 межгосударственные стандарты на шлифовальную шкурку должны обозначаться цифрами: 2 — по ГОСТ 5009, 4 — по ГОСТ 13344, 5 — по ГОСТ 27181.
Шлифовальная шкурка по другой технической документации должна обозначаться в соответствии с требованиями изготовителя.
4 Технические требования
4.1 Круги следует изготовлять в соответствии с требованиями настоящего стандарта, по рабочим чертежам, утвержденным в установленном порядке.
4.2 Круги могут быть изготовлены из электрокорундовых (А), в том числе из циркониевого электрокорунда (Z), а также карбидкремниевых (С) абразивных материалов.
4.3 Круги следует изготовлять зернистостями F12-F36 и Р24-Р80 по ГОСТ Р 52381.
4.4 Лепестковые торцовые круги изготовляют из тканевой шлифовальной шкурки по ГОСТ 5009, ГОСТ 13344, ГОСТ 27181 и другой технической документации.
4.5 Точность изготовления кругов (кроме типа 29) должна соответствовать нормам, указанным в таблице 12.
Таблица 12
4.6 Допуск радиального и торцового биений кругов (кроме типа 29) не должен превышать значений, указанных в таблице 13.
Таблица 13
4.7 Допуск параллельности и перпендикулярности торцов кругов (кроме типов 28, 29) не должен превышать 0,2 мм — для F36 и мельче; 0,3 мм — для F30 и крупнее.
4.8 Классы неуравновешенности кругов по ГОСТ 3060, не более:
1 — для кругов с предельной рабочей скоростью свыше 63 м/с;
2 — для кругов с предельной рабочей скоростью до 63 м/с.
4.9 Круги (кроме типа 29) изготовляют твердостями от M до Z по ГОСТ Р 52587 и звуковыми индексами от 31 до 41 по ГОСТ Р 52710.
4.10 Внешний вид кругов (кроме типа 29) — по ГОСТ Р 52781.
4.11 Допускается изготовлять круги типа 5 с максимальным радиусом закругления внутренних торцовой и боковой поверхностей выточки, равным 3,2 мм; типов 6, 11 с максимальным радиусом закругления внутренних торцовой и боковой поверхностей, равным 5 мм; максимальной фаской на наружной боковой поверхности кругов типа 11, равной 2 мм.
4.12 Требования надежности
Надежность кругов (кроме типа 29) определена коэффициентом шлифования (отношение объема снятого металла к объему изношенной части круга); кругов типа 29 — режущей способностью (отношение объема снятого материала к времени обработки).
4.13.1 Маркировка кругов — в соответствии с требованиями ГОСТ Р 52588.
Примечания
1 Не маркируют тип круга, буквы F, Р в обозначении зернистости.
2 Допускается вместо марки абразивного материала маркировать вид абразивного материала для кругов типа 29.
4.13.2 Место нанесения маркировки
Маркировку наносят:
— на этикетку круга диаметром от 50 мм в соответствии с перечислениями а, b, с, е, f, g, h, k, l по ГОСТ Р 52588;
— на групповую потребительскую тару с кругами диаметрами не более 50 мм в соответствии с перечислениями а-m по ГОСТ Р 52588.
4.13.3 Остальные требования к маркировке — по ГОСТ Р 52781.
4.14.1 В качестве групповой потребительской тары используют коробки, пакеты или другие виды тары, предохраняющие круги от повреждений.
В групповую потребительскую тару упаковывают круги одного размера, одной характеристики и одной партии.
4.14.2 На групповую потребительскую тару наклеивают этикетку со сведениями по ГОСТ Р 52588. На этикетке групповой потребительской тары дополнительно указывают количество упакованных кругов.
4.14.3 Круги в групповой потребительской таре плотно укладывают в транспортную тару. При укладке в транспортную тару должны быть приняты меры, предохраняющие круги от атмосферных осадков, а также исключающие их перемещение и повреждение.
В качестве транспортной тары используют деревянные ящики, поддоны или специальные поддоны. В качестве транспортной тары для кругов типа 29 используют деревянные ящики или картонные короба.
4.14.4 Масса брутто транспортной тары с кругами не должна превышать 60 кг.
Примечание — Масса брутто транспортной тары, поддона с кругами при загрузке и выгрузке электропогрузчиком (транспортной тележкой-подъемником) не должна превышать 1 т.
5 Требования безопасности
5.1 Механическая прочность круга должна обеспечивать его работу с предельными рабочими скоростями
, указанными в таблице 14.
Таблица 14
5.2 Остальные требования безопасности — по ГОСТ Р 52588, ГОСТ 30513.
6 Правила приемки
6.1 Для контроля соответствия кругов требованиям настоящего стандарта предприятие-изготовитель проводит приемочный контроль по ГОСТ 15.309.
6.2 Объем выборки должен составлять:
100% — по 4.10, 4.13.2; 10% от партии, но не менее 5 шт., — по 3.2, 4.5-4.7, 4.9; 5% от партии, но не менее 5 шт., — по 4.8; по 5.1 — в соответствии с ГОСТ Р 52588.
7 Методы контроля
7.1 Контроль размеров кругов проводят с применением универсальных или специальных мер и средств измерений.
7.2 Радиус закругления поверхностей кругов типов 5, 6 и 11 и фаска на наружной боковой поверхности круга типа 11 определены оснасткой и не контролируют.
7.3 Контроль по 4.10, 4.13.2 проводят визуально.
7.4 Контроль твердости — по ГОСТ Р 52587, ГОСТ Р 52710.
7.5 Контроль неуравновешенности — по ГОСТ 3060.
Примечание — Контроль неуравновешенности кругов типов 6, 11, 29, 35, 36 допускается не проводить.
7.6 Контроль радиального и торцового биений проводят по техническому документу, утвержденному в установленном порядке.
7.7 Испытания на механическую прочность — по ГОСТ Р 52588, ГОСТ 30513.
8 Транспортирование и хранение
Транспортирование и хранение — по ГОСТ 27595.
9 Гарантии изготовителя
Изготовитель должен гарантировать соответствие кругов требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения.
