ГОСТ Р 12.4.236-2011
Группа М38
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Система стандартов безопасности труда
ОДЕЖДА СПЕЦИАЛЬНАЯ ДЛЯ ЗАЩИТЫ ОТ ПОНИЖЕННЫХ ТЕМПЕРАТУР
Occupational safety standards system. Protective clothing for low temperatures. Technical requirements
____________________________________________________________________
Текст Сравнения ГОСТ 12.4.236-2011 с ГОСТ 12.4.303-2016 см. по ссылке.
— Примечание изготовителя базы данных.
____________________________________________________________________
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом «Центральный научно-исследовательский институт швейной промышленности» (ОАО «ЦНИИШП») при участии Научно-исследовательского института медицины труда РАМН (НИИМТ РАМН)
2 ВНЕСЕН Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 «СИЗ»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2011 г. N 100-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 342:2008* «Защитная одежда — Комплект для защиты от холода» (EN 342:2008 «Protective clothing — Ensembles and garments for protections against cold»)
5 ВЗАМЕН ГОСТ P 12.4.236-2007
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты».
1 Область применения
Настоящий стандарт распространяется на специальную одежду (далее — спецодежду) для защиты от пониженных температур работников различных видов экономической деятельности при выполнении работ на открытой территории и в неотапливаемых помещениях.
Настоящий стандарт устанавливает технические требования к спецодежде и материалам для ее изготовления при проектировании, постановке на производство и сертификации.
Настоящий стандарт не распространяется на спортивную и форменную одежду.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 12.4.185-99 Система стандартов безопасности труда. Средства индивидуальной защиты от пониженных температур. Методы определения теплоизоляции комплекта
ГОСТ Р 12.4.202-99 (ИСО 1420-87) Система стандартов безопасности труда. Материалы для средств индивидуальной защиты с резиновым или пластмассовым покрытием. Метод определения водопроницаемости
ГОСТ Р 12.4.218-99 Система стандартов безопасности труда. Одежда специальная. Общие технические требования
ГОСТ Р ИСО 3758-2007 Изделия текстильные. Маркировка символами по уходу
ГОСТ Р ИСО 5088-2001* Материалы текстильные. Методы количественного анализа трехкомпонентных смесей волокон
______________
* На территории Российской Федерации документ не действует. Действует ГОСТ ИСО 5088-2001.
ГОСТ Р ИСО 15831-2008 Одежда. Физиологическое воздействие. Метод измерения теплоизоляции на термоманекене
ГОСТ Р 51552-99 Материалы текстильные. Методы определения стойкости к истиранию текстильных материалов для защитной одежды
ГОСТ Р 52771-2007 Классификация типовых фигур женщин по ростам, размерам и полнотным группам для проектирования одежды
ГОСТ Р 52774-2007 Классификация типовых фигур мужчин по ростам, размерам и полнотным группам для проектирования одежды
ГОСТ 12.4.011-89 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 12.4.031-84 Средства индивидуальной защиты. Определение сортности
ГОСТ 12.4.103-83 Система стандартов безопасности труда. Одежда специальная защитная, средства индивидуальной защиты ног и рук. Классификация
ГОСТ 12.4.115-82 Система стандартов безопасности труда. Средства индивидуальной защиты работающих. Общие требования к маркировке
ГОСТ 3813-72 (ИСО 5081-77, ИСО 5082-82) Материалы текстильные. Ткани и штучные изделия. Методы определения разрывных характеристик при растяжении
ГОСТ 3816-81 (ИСО 811-81) Полотна текстильные. Методы определения гигроскопических и водоотталкивающих свойств
ГОСТ 4103-82 Изделия швейные. Методы контроля качества
ГОСТ 4659-79 Ткани и пряжа чистошерстяные и полушерстяные. Методы химических испытаний
ГОСТ 7913-76 Ткани и штучные изделия хлопчатобумажные и смешанные. Нормы устойчивости окраски и методы ее определения
ГОСТ 9733.4-83 Материалы текстильные. Методы испытаний устойчивости окраски к стиркам
ГОСТ 9733.6-83 Материалы текстильные. Методы испытания устойчивости окрасок к «поту»
ГОСТ 9733.13-83 Материалы текстильные. Метод испытания устойчивости окраски к органическим растворителям
ГОСТ 9733.27-83 Материалы текстильные. Метод испытания устойчивости окраски к трению
ГОСТ 10581-91 Изделия швейные. Маркировка, упаковка, транспортирование и хранение
ГОСТ 11209-85 Ткани хлопчатобумажные и смешанные защитные для спецодежды. Технические условия
ГОСТ 12088-77 Материалы текстильные и изделия из них. Метод определения воздухопроницаемости
ГОСТ 12739-86* Полотна и изделия трикотажные. Метод определения устойчивости к истиранию
ГОСТ 12807-2003 Изделия швейные. Классификация стежков, строчек и швов
ГОСТ 15162-82 Кожа искусственная и синтетическая и пленочные материалы. Методы определения морозостойкости в статических условиях
ГОСТ 15967-70 Ткани льняные, полульняные для спецодежды. Метод определения стойкости к истиранию по плоскости
ГОСТ 17037-85 Изделия швейные и трикотажные. Термины и определения
ГОСТ 20272-96 Ткани подкладочные из химических нитей и пряжи. Общие технические условия
ГОСТ 20489-75 Материалы для одежды. Метод определения суммарного теплового сопротивления
ГОСТ 20521-75 Технология швейного производства. Термины и определения
ГОСТ 21050-2004 Ткани для спецодежды. Метод определения устойчивости к химической чистке
ГОСТ 22900-78 Кожа искусственная и пленочные материалы. Методы определения паропроницаемости и влагопоглощения
ГОСТ 22977-89 Детали швейных изделий. Термины и определения
ГОСТ 23948-80 Изделия швейные. Правила приемки
ГОСТ 25617-83 Ткани и изделия льняные, полульняные, хлопчатобумажные и смешанные. Методы химических испытаний
ГОСТ 25652-83 Материалы для одежды. Общие требования к способам ухода
ГОСТ 28073-89 Изделия швейные. Методы определения разрывной нагрузки, удлинения ниточных швов, раздвигаемости нитей ткани в швах
ГОСТ 28486-90 Ткани плащевые и курточные из синтетических нитей. Общие технические условия
ГОСТ 29122-91 Средства индивидуальной защиты. Требования к стежкам, строчкам и швам
ГОСТ 30157.0-95 Полотна текстильные. Методы определения изменения размеров после мокрых обработок или химической чистки. Общие положения
ГОСТ 30157.1-95 Полотна текстильные. Методы определения изменения размеров после мокрых обработок или химической чистки. Режимы обработок
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 12.4.185, ГОСТ Р 12.4.218, ГОСТ 17037, ГОСТ 20521, ГОСТ 20489, ГОСТ 22977, а также следующие термины с соответствующими определениями:
3.1 пониженная температура (холодная среда): Вызывающая охлаждение работающего окружающая среда, характеризуемая комбинацией физических факторов (температуры воздуха, влажности воздуха, скорости ветра), защита от воздействия которой требует применения средств индивидуальной защиты, в том числе спецодежды.
3.2 тепловое сопротивление (суммарное): Показатель теплозащитных свойств пакета материалов, характеризующий интенсивность прохождения теплового потока через плоский пакет материалов спецодежды в окружающую среду.
3.3 теплоизоляция комплекта СИЗ: Показатель теплозащитных свойств комплекта СИЗ, характеризующий интенсивность прохождения теплового потока от поверхности тела человека (поверхности манекена) в окружающую среду.
3.4 средства индивидуальной защиты; СИЗ: Средства индивидуального пользования для предотвращения или уменьшения воздействия на работающего вредных и/или опасных природных или производственных факторов.
3.5 комплект СИЗ: Комплект, включающий спецодежду, средства защиты головы, рук, спецобувь, предназначенные для защиты работающего, в том числе от пониженных температур.
3.6 пакет материалов: Совокупность всех слоев материалов, обеспечивающих теплозащитные свойства спецодежды.
3.7 плечевое изделие: Вид спецодежды (куртка, жилет и др.), опирающейся на поверхность тела человека в области плечевого пояса.
3.8 поясное изделие: Вид спецодежды (брюки, полукомбинезон и др.), опирающейся на поверхность тела человека в области тазового пояса.
3.9 плечепоясное изделие: Вид спецодежды (комбинезон и др.), опирающейся на поверхность тела человека в области плечевого и тазового поясов.
3.10 ветрозащитная прокладка: Слой текстильного материала в пакете для снижения воздухопроницаемости материала верха.
3.11 материал верха: Материал, применяемый в качестве внешнего (наружного) слоя спецодежды.
3.12 подкладка: Текстильный материал, используемый для оформления внутренней стороны спецодежды.
3.13 теплозащитная прокладка (утеплитель): Один или несколько слоев пакета материалов, обеспечивающих теплозащитные свойства спецодежды.
3.14 теплозащитная подкладка: Часть спецодежды для защиты от пониженных температур, состоящая из теплозащитной прокладки и/или подкладки.
3.15 теплозащитное белье: Дополнительные изделия спецодежды для обеспечения требуемых теплозащитных свойств.
4 Классификация
Спецодежду, эксплуатируемую в различных климатических поясах (регионах) Российской Федерации (см. приложение А), подразделяют по уровню теплозащитных свойств на четыре класса защиты:
1-й класс защиты — II-I климатические пояса (регионы III-IV);
2-й класс защиты — III климатический пояс (регион II);
3-й класс защиты — IV климатический пояс (регион IБ);
4-й класс защиты — «особый» климатический пояс (регион IA).
5 Технические требования
5.1 Характеристики (основные виды и размеры)
5.1.1 Вид спецодежды устанавливают в соответствии с требованиями ГОСТ 12.4.011. Допускается изготовлять спецодежду в комплектах и отдельными изделиями.
5.1.2 Спецодежду по размерам следует изготовлять на типовые фигуры мужчин и женщин, предусмотренные классификацией по ГОСТ Р 52771, ГОСТ Р 52774.
Размеры изделий должны содержать группировку двух размерных признаков типовой фигуры человека. В плечевых и поясных изделиях — сдвоенные значения роста и обхвата груди (см. таблицу Б.1, приложение Б), в плечепоясных изделиях — рост и сдвоенные значения обхвата груди (см. таблицу Б.2, приложение Б).
5.2 Эргономические требования
При разработке спецодежды следует соблюдать эргономические требования по ГОСТ Р 12.4.218, обеспечивающие:
— удобство пользования изделием и отдельными его элементами;
— функциональное расположение деталей и узлов;
— возможность регулирования теплообмена с окружающей средой при изменении метеорологических условий или уровня физической активности;
— возможность регулирования локального прилегания изделия (деталей, узлов) к поверхности тела;
— соразмерность изделий спецодежды и ее частей;
— снижение утолщений в области горловины, проймы, шаговых швов.
5.3 Требования к теплозащитным свойствам
5.3.1 Теплозащитные свойства спецодежды характеризуются суммарным тепловым сопротивлением пакета материалов и теплоизоляцией комплекта СИЗ.
5.3.2 Нормативные значения суммарного теплового сопротивления пакета применяемых в спецодежде материалов, определяемого по ГОСТ 20489, должны соответствовать требованиям, указанным в таблице 1.
5.3.3 Значения суммарного теплового сопротивления пакета материалов установлены при воздухопроницаемости материала верха не более 40 дм
/(м
·с). При использовании материала верха с воздухопроницаемостью более 40 дм/(м·с) в пакете материалов допускается дополнительно использовать ветрозащитную прокладку с паропроницаемостью не менее 4,0 мг/(см·ч).
5.3.4 Теплоизоляция комплекта СИЗ, определяемая по ГОСТ Р 12.4.185, в зависимости от условий эксплуатации должна соответствовать требованиям, указанным в таблице 2.
5.3.5 Норматив теплоизоляции комплекта СИЗ установлен применительно к трехчасовому пребыванию на холоде. Теплоизоляцию комплекта СИЗ в условиях, отличных от указанных в таблице 2, определяют расчетным методом, приведенным в приложении В.
5.3.6 Требования к теплозащитным свойствам спецодежды установлены на уровне «допустимого теплового состояния», при котором сохраняются работоспособность и здоровье работающего при регламентации времени непрерывного пребывания на холоде.
5.4 Требования к материалам
Для изготовления спецодежды используют различные виды материалов, соответствующих требованиям настоящего стандарта и нормативных документов к применяемым материалам. Применяемые материалы могут иметь различные виды отделок.
5.4.1.1 Показатели физико-механических свойств материалов должны соответствовать требованиям, указанным в таблице 3.
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
|
|
|
* В том числе при использовании ветрозащитной прокладки (см. 5.3.3). ** Кроме материалов с покрытием. *** Для материалов с покрытием (пленочным, вспененным и др.). |
||
5.4.1.2 Рекомендуемые значения показателей физико-механических свойств материалов верха приведены в таблицах Г.1, Г.2 (см. приложение Г).
5.4.2 Подкладочные материалы
Рекомендуемые значения показателей свойств материалов подкладки приведены в таблице Г.3 (см. приложение Г).
5.4.3 Материалы теплозащитной прокладки
В теплозащитной прокладке применяют текстильные тканые и нетканые материалы, вату, перо-пуховой наполнитель, натуральный и искусственный мех и другие теплозащитные материалы.
5.4.3.1 В пакете материалов спецодежды может быть использован любой вид теплозащитного материала, толщина, количество слоев или масса которого обеспечивают требования к теплозащитным свойствам, указанным в таблицах 1 и 2, если отсутствуют специальные требования пользователя. Рекомендуемые требования к формированию пакета теплозащитной прокладки приведены в таблице Г.4 (см. приложение Г).
5.4.3.2 Показатель миграции волокон нетканых материалов, перо-пухового наполнителя через материал верха и подкладку должен соответствовать требованиям, указанным в таблице 4.
5.4.4 Фурнитура
Изделия текстильной, пластмассовой и металлической галантереи, используемые в спецодежде, должны быть устойчивы к действию отрицательных температур, стирке или химической чистке.
5.5 Конструктивно-технологические требования
5.5.1 Спецодежду следует изготовлять в соответствии с требованиями настоящего стандарта, промышленной технологией производства спецодежды, технических документов, утвержденных в установленном порядке.
В техническом документе указывают: внешний вид и измерения готовых изделий с учетом модельных особенностей, применяемые материалы, особенности изготовления, гарантийный срок эксплуатации и хранения, инструкцию по эксплуатации и способы ухода за спецодеждой.
5.5.2 Конструкцию спецодежды разрабатывают на основе базовых конструкций с учетом условий эксплуатации.
5.5.3 Рекомендуемые значения конструктивных прибавок в зависимости от класса защиты спецодежды указаны в таблице Д.1 (см. приложение Д).

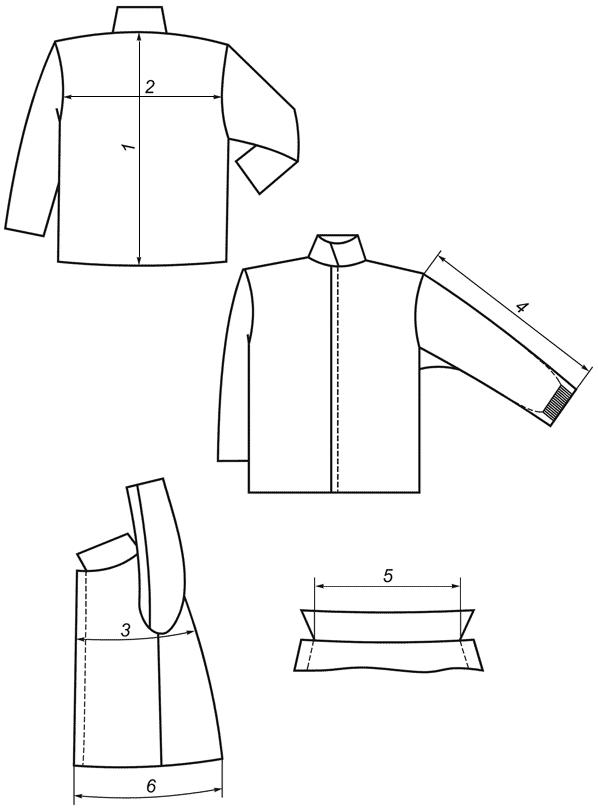

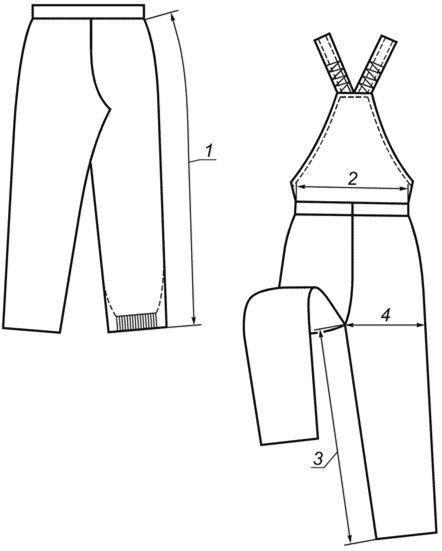

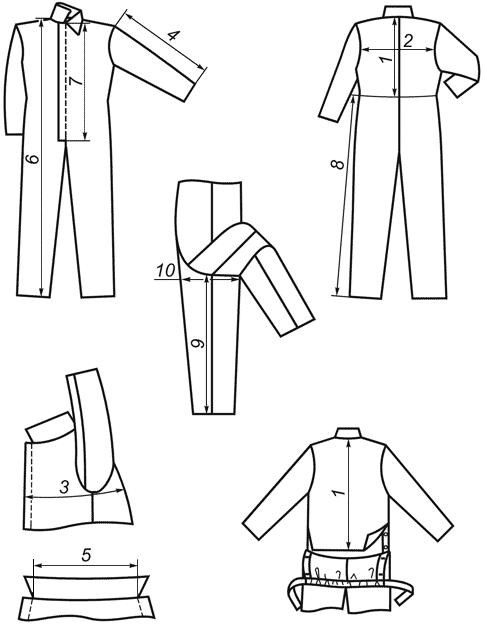

5.5.4 Рекомендуемые значения основных линейных измерений готовых изделий спецодежды (куртки, брюк, полукомбинезона, теплозащитного белья, комбинезона) для типовых фигур указаны в таблицах Е.1-Е.3 (см. приложение Е) и в таблицах Ж.1-Ж.3 (см. приложение Ж).
5.5.5 Конструкция спецодежды для обеспечения теплозащитных свойств может включать все или отдельные из перечисленных ниже изделий, узлов и деталей:
— теплозащитную подкладку;
— теплозащитное белье;
— жилет;
— меховой воротник или воротник с теплозащитной прокладкой (утеплителем);
— ветрозащитные планки, в том числе с утеплителем;
— капюшон с теплозащитной подкладкой и подбородочной частью;
— планку и подбородочную часть с теплозащитной прокладкой на пристегивающейся теплозащитной подкладке;
— расширенную часть пояса брюк (область поясницы) с утеплителем;
— полукомбинезон с утеплителем (область поясницы);
— напульсники рукавов;
— элементы для изменения воздухообмена в пододежном пространстве: регуляторы объема или степени прилегания, вентиляционные отверстия и другое.
5.5.6 Спецодежду всех классов защиты изготовляют с притачной, пристегивающейся или комбинированной (притачной и пристегивающейся) теплозащитной подкладкой.
5.5.7 Спецодежду 1-го и 2-го классов защиты допускается изготовлять без теплозащитного белья, жилета, мехового воротника, утеплителя ветрозащитной планки, теплозащитной подкладки капюшона, внутренней планки и подбородочной части, пристегивающейся теплозащитной подкладки.
5.5.8 В спецодежде 3-го и 4-го классов защиты следует применять:
— планку сквозной застежки внешнего слоя куртки или теплозащитной подкладки шириной не менее 8,0 см;
— подбородочную часть капюшона или теплозащитной подкладки шириной не менее 10,0 см;
— планку сквозной застежки теплозащитной подкладки (при отсутствии подбородочной части) длиной, равной длине борта внешнего слоя куртки;
— напульсники (при наличии) длиной не менее 6,0 см;
— утепленный пояс в области поясницы шириной не менее 8,0 см.
5.5.9 Теплозащитное белье должно содержать:
— функциональное отверстие в среднем шве передних частей мужских брюк;
— вставку (ластовицу) из эластичного материала или отверстие в нижнем участке шва втачивания рукава длиной от 8 до 12 см.
Допускается использовать теплозащитное белье из трикотажного полотна, изготовляемого по соответствующему нормативному (техническому) документу.
5.5.10 Способы крепления пристегивающейся теплозащитной подкладки к верху изделия должны быть надежны, доступны и удобны при эксплуатации.
5.5.11 Бретели (при наличии) должны регулироваться по длине и надежно фиксироваться.
5.5.12 В конструкции допускается применять различные виды, формы, размеры деталей и узлов, отделочные и/или сигнальные элементы, логотипы, эмблемы, пиктограммы, шевроны, формирующие внешний вид изделий спецодежды.
5.5.13 Раскрой, отклонения от нитей основы в тканях и допуски при раскрое — по промышленной технологии изготовления спецодежды.
5.5.14 Классификация и виды стежков, строчек и швов — по ГОСТ 12807. Требования к стежкам, строчкам и швам — по ГОСТ 29122.
5.5.15 Разрывная нагрузка швов соединения основных деталей в изделиях спецодежды должна быть не менее 250 Н.
5.5.16 Слои пакета материалов в теплозащитной подкладке и теплозащитном белье должны быть скреплены по поверхности между собой. Для исключения деформации изделия в процессе эксплуатации допускаются различные виды выстегивания деталей в зависимости от применяемых теплозащитных материалов прокладки.
5.5.17 При необходимости в технический документ должны быть включены дополнительные требования к спецодежде или материалам, обусловленные спецификой условий труда конкретного производства, в том числе: обеспечение повышенной видимости, наличие термических рисков, напряжение электростатического поля (статического электричества), воздействие искр и брызг расплавленного металла, воздействие растворов кислот и других производственных факторов.
Не допускается введение в технический документ положений, снижающих требования национальных стандартов.
5.6 Требования к маркировке
5.6.1 Маркировка спецодежды должна соответствовать требованиям ГОСТ 12.4.115, ГОСТ Р 12.4.218 с указанием класса защиты.
5.6.2 Обозначение защитных свойств — по ГОСТ 12.4.103. Допускается обозначение защитных свойств — по ГОСТ Р 12.4.218.
5.7 Требования к упаковке, транспортированию и хранению
Упаковка, транспортирование и хранение готовых изделий — по ГОСТ 10581 (в части спецодежды).
6 Методы контроля
6.1 Приемка продукции — по ГОСТ 23948.
6.2 Контроль качества готовой спецодежды — по ГОСТ 4103.
6.3 Определение сортности готовых изделий — по ГОСТ 12.4.031.
6.4 Определение разрывной нагрузки шва — по ГОСТ 28073.
6.5 Определение суммарного теплового сопротивления пакета материалов — по ГОСТ 20489.
6.6 Определение теплоизоляции комплекта СИЗ — по ГОСТ Р 12.4.185.
6.7 Определение воздухопроницаемости — по ГОСТ 12088.
При одновременном использовании в качестве внешнего слоя спецодежды нескольких функционально значимых материалов верха определяют значение воздухопроницаемости каждого материала (за исключением отделочных материалов). За окончательное значение воздухопроницаемости материала верха принимают наибольшее значение.
6.8 Определение разрывной и раздирающей нагрузки — по ГОСТ 3813.
6.9 Определение водоотталкивания — по ГОСТ 28486.
Подготовку проб для испытаний по показателю «водоотталкивание» после воздействия пяти стирок проводят по ГОСТ 11209, пяти химических чисток — по ГОСТ 21050.
6.10 Определения устойчивости к истиранию — по ГОСТ 12739, ГОСТ 15967, ГОСТ Р 51552 (метод 2).
6.11 Определение устойчивости защитных свойств к мокрым обработкам — по ГОСТ 11209.
6.12 Определение устойчивости защитных свойств к химической чистке — по ГОСТ 21050.
6.13 Определение водопроницаемости — по ГОСТ Р 12.4.202, метод А1.
6.14 Определение паропроницаемости — по ГОСТ 22900, метод 1.1.
6.15 Определение морозостойкости — по ГОСТ 15162.
6.16 Определение миграции волокон нетканых материалов, перо-пухового наполнителя через смежные материалы проводят с использованием способа хаотического перемещения проб на приборе ящичного типа. Испытуемые пробы в виде рукава с сердечником из резиновой или латексной трубки хаотически перемещаются внутри вращающегося куба, стороны которого оклеены пробковыми пластинами. В процессе испытания пакет материалов претерпевает воздействия разнонаправленных усилий. Пакеты соприкасаются друг с другом и с пробковыми пластинами сторон куба. Плохо закрепленные в структуре теплозащитной прокладки волокна проникают между нитями, волокнами материала верха или подкладки и выходят на поверхность. Миграцию волокон, элементов наполнителя оценивают визуально после 4 ч неориентированных воздействий.
6.17 Определение вида и массовой доли волокон — по ГОСТ 25617, ГОСТ 4659, ГОСТ Р ИСО 5088.
6.18 Определение гигроскопичности — по ГОСТ 3816.
6.19 Определение устойчивости окраски к физико-химическим воздействиям — по ГОСТ 7913, ГОСТ 9733.4, ГОСТ 9733.6 (метод 1), ГОСТ 9733.13, ГОСТ 9733.27 (сухое).
6.20 Определение изменения размеров после мокрой обработки — по ГОСТ 30157.0, ГОСТ 30157.1.
7 Указания по эксплуатации
7.1 Спецодежду (в том числе отдельные виды) необходимо поставлять пользователю с информацией изготовителя, выполненной в соответствии с требованиями ГОСТ Р 12.4.218.
Инструкция по эксплуатации должна содержать указание времени допустимого пребывания работающего на холоде, гарантийный срок эксплуатации (не менее срока, установленного типовыми нормами [1]) и хранения спецодежды.
7.2 Готовые изделия должны содержать информацию по уходу. Способы ухода разрабатывают в соответствии с требованиями ГОСТ Р ИСО 3758, ГОСТ 25652, учитывая рекомендации изготовителей материалов.
8 Требования безопасности
8.1 Спецодежда не должна являться источником возникновения опасных или вредных факторов и причиной несчастных случаев при эксплуатации.
8.2 Материалы для изготовления спецодежды, комплектующие изделия и фурнитура должны соответствовать установленным нормативам санитарно-химических, органолептических и токсиколого-гигиенических показателей.
8.3 Способы утилизации спецодежды не должны наносить вреда окружающей среде и должны быть определены производителем.
Приложение А (справочное). Климатические пояса (регионы) Российской Федерации
Приложение Б (обязательное). Размеры спецодежды
Таблица Б.2 — Размеры плечепоясных изделий
Приложение В (справочное). Расчет теплоизоляции комплекта средств индивидуальной защиты
В.1 Теплоизоляцию комплекта СИЗ
, м·°С/Вт, вычисляют по формуле
,
где
— средневзвешенная температура кожи, °С;
— температура окружающей среды, °С;
— средневзвешенное значение теплового потока.
В.2 Расчет теплового потока, необходимого для определения теплоизоляции комплекта СИЗ
В.2.1 Тепловой поток вычисляют в соответствии с формулой теплового баланса:
,
где
— энерготраты, Вт/м;
— эффективная мощность механической работы, Вт/м;
— теплопотери конвекцией при дыхании, Вт/м;
— теплопотери испарением влаги при дыхании, Вт/м;
— потери тепла испарением влаги с поверхности тела, Вт/м;
— изменение теплосодержания в организме (разность между значением
и суммой теплопотерь организма), Вт/м.
В.2.2 Теплопотери qк.дых вычисляют по формуле
,
где Твыд — температура выдыхаемого воздуха, °С, вычисляемая по формуле
.
В.2.3 Теплопотери испарением влаги при дыхании
qисп.дых, Вт/м, вычисляют по формуле
,
где Pвыд
— давление насыщенного водяного пара при температуре выдыхаемого воздуха Tвыд, кПа;
Pв — давление водяного пара в атмосфере, кПа.
В.2.4 Теплопотери испарением влаги с поверхности тела , Вт/м, вычисляют по формуле
,
где w — доля увлажненного участка тела, участвующего в теплообмене испарением, безразмерная величина.
Величину w в условиях некоторого охлаждения принимают равной 0,06; в условиях теплового комфорта может быть определена, как равная 0,001.
Давление насыщенного водяного пара при температуре кожи Рнас.к, кПа, определяют либо по психрометрическим таблицам, либо вычисляют по формуле
,
где е — основание натурального логарифма.
Суммарное сопротивление одежды испарению влаги Rсум, м·кПа/Вт, определяют из выражения:
,
где
— сопротивление испарению влаги слоя воздуха, прилегающего к поверхности одежды;
— сопротивление испарению влаги пакета материалов одежды и воздушных прослоек между ними.
Rсум с некоторым приближением может быть рассчитана по формуле
,
где lв— теплоизоляция слоя воздуха, прилегающего к поверхности одежды, м·°С/Вт.
В.2.5 Если для изготовления одежды используют паропроницаемые материалы, то потери тепла испарением влаги с поверхности тела человека вычисляют по формуле
,
где S — площадь поверхности тела обнаженного человека, м.
Примечание — Средняя поверхность тела человека составляет 1,8 м.
В.3 Пример расчета комфортной величины для определения теплоизоляции комплекта СИЗ применительно к человеку, выполняющему физическую работу с энерготратами 130 Вт/м при температуре воздуха минус 10 °С
В.3.1 Температуру выдыхаемого воздуха вычисляют, используя формулу (В.4)
°С.
В.3.2 Потери тепла дыханием за счет конвекции вычисляют, используя формулу (В.3)
В.3.3 Потери тепла за счет испарения влаги с верхних дыхательных путей вычисляют, используя формулу (В.5)
В.3.4 Потери тепла испарением влаги с поверхности тела человека вычисляют по формуле (В.10)
(Вт/м).
В.3.5 Тепловой поток , Вт/м, вычисляют в соответствии с формулой теплового баланса (В.2) при условии, что эффективная мощность механической работы W равна нулю:
Примечание — Если для изготовления одежды предполагается использовать материалы с паропроницаемостью не менее 4,0 мг/(см·ч), то , Вт/м, (в диапазоне температур воздуха до минус 10 °С) может быть ориентировочно определен из следующей формулы:
. (В.11)В.3.6 При необходимости регламентации времени пребывания на холоде величина , рассчитанная для случая сохранения теплового комфорта (по таблице В.1), может быть увеличена в соответствии с допустимой степенью охлаждения человека и продолжительностью его пребывания на холоде. При этом значение дефицита тепла в организме
Д не должно превышать 52 Вт·ч/м. Данная степень охлаждения человеком воспринимается как «прохладно».
Таблица В.1 — Комфортный уровень теплового потока (
, Вт/м) при различных температуре воздуха и интенсивности физической работы
В.3.7 Величина , Вт/м, используемая для вычисления теплоизоляции, может быть определена с учетом планируемого времени непрерывного пребывания на холоде (t в часах):
,
где qп.к — тепловой поток при условии сохранения теплового комфорта (см. таблицу Е.1).
При непрерывном пребывании на холоде, например в течение 3 ч, для расчета теплоизоляции комплекта СИЗ величину следует принять, равной 108 Вт/м(90,7+52/3).
В.4 Расчет средневзвешенной температуры кожи
Тк
В.4.1 Значение Тк рассчитывают по формулам:
— при теплоощущении «комфорт»
— при теплоощущении «прохладно»
.
В.5 Расчет теплоизоляции комплекта средств индивидуальной защиты
В.5.1 Теплоизоляцию
комплекта СИЗ для обеспечения теплового комфорта в течение длительного времени при температуре воздуха минус 10 °С и при уровне энерготрат человека 130 Вт/м рассчитывают из значений qп.к и Тк, равных соответственно 90,7 м/Вт и 31,5 °С (формула В. 13):
м_______________
*1 кло = 0,155 м·°С/Вт.
В.5.2 lк при допущении некоторого охлаждения («прохладно» по истечении 3 ч) рассчитывают из значений и
, равных соответственно 108 Вт/м и 28,7 °С
м
В.5.3 Для условий воздействия ветра и выполнения физической работы вводится поправка в , рассчитанная для относительно спокойного воздуха, которую вычисляют по формуле
где
— снижение теплоизоляции, %;
— воздухопроницаемость материала верха спецодежды, измеренная при перепаде давления 49 Па, дм/(м·с);
— скорость ветра, м/с.
Примечание — Если, например, предполагается эксплуатировать комплект СИЗ в климатическом поясе, где наиболее вероятная скорость ветра в зимние месяцы составляет 5,6 м/с, а в качестве материала верха планируется использовать материал, имеющий воздухопроницаемость 10 дм/(м·с), то теплоизоляция комплекта снизится на 20,3% (формула В.15). Теплоизоляцию комплекта СИЗ с учетом поправки на ветер вычисляют по формуле
.
В.5.4 Для обеспечения должной защиты всех областей тела человека от охлаждения теплоизоляция комплекта СИЗ должна быть распределена в соответствии с коэффициентами, приведенными в таблице В.2.
Примечание — Например, для II климатического пояса следует изготовить комплект СИЗ, имеющий теплоизоляцию 0,474 °С·м/Вт. Исходя из этого значения, теплоизоляция комплекта должна соответствовать значениям, приведенными в таблице В.2 [применительно к верхней границе 0,556 °С·м/Вт].
Таблица В.2 — Коэффициенты для определения теплоизоляции комплекта СИЗ на различных участках поверхности тела человека
Применительно к , равной 0,474 °С·м/Вт, в таблице В.3 приведены значения теплоизоляции комплекта СИЗ на различных участках поверхности тела человека.
Таблица В.3 — Теплоизоляция комплекта СИЗ на различных участках поверхности тела человека
В таблице В.4 приведены значения теплоизоляции комплекта СИЗ, определенные для различных климатических поясов, применительно к двухчасовому пребыванию в условиях пониженной температуры с учетом выполнения физической работы средней тяжести (130 Вт/м).
Таблица В.4 — Теплоизоляция комплекта СИЗ применительно к двухчасовому пребыванию в условиях пониженной температуры в различных климатических поясах (регионах)
Приложение Г (рекомендуемое). Значения характеристик свойств текстильных материалов
Таблица Г.1 — Рекомендуемые значения характеристик свойств материалов верха без покрытия
Таблица Г.4 — Рекомендуемые требования к комплектации пакета теплозащитной прокладки спецодежды 3-го и 4-го классов защиты
|
Содержание натуральных волокон (хлопок, шерсть) в одном из слоев*, %, не менее |
|
|
* При наличии более одного слоя текстильных материалов в теплозащитной прокладке. |
|
Приложение Д (рекомендуемое). Конструктивные прибавки
|
|
|
||||||
|
|
|
||||||
|
|
|
|
|
|
|
||
|
|
|||||||
|
|
|
|
|
|
|
||
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|||||||
|
|
|
|
|
|
|||
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
* Конструктивная прибавка включает в себя прибавки на свободное облегание и толщину пакета материалов. |
|||||||
Приложение Е (рекомендуемое). Измерения спецодежды в готовом виде для мужчин
Таблица Е.1 — Измерения изделий костюма (куртки, брюк, полукомбинезона)
|
|
|
|
|||
|
Ширина изделия на уровне глубины проймы (ширина борта 3,0 см) |
|||||
|
Длина по боковому шву (без учета ширины пояса, в том числе с напульсником) |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Ширина изделия на уровне глубины проймы (ширина борта 3,0 см) |
|||||
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
||
|
Длина передней части (параллельно краю борта от высшей точки плечевого шва до низа) |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Примечания к таблицам Е.1-Е.3
1 Метод измерения — по ГОСТ 4103.
2 Конструктивная прибавка представлена для определения конкретного значения измерений спецодежды в готовом виде.
3 Значения длины половины пояса или ширины по линии талии для брюк установлены при обхвате груди типовой фигуры — 96,0 см; для полукомбинезона — 100,0 см.
4 Градация длины по шаговому шву обратно пропорциональна градации по обхвату груди.
5 При наличии модельных особенностей изделия (типа: рукав реглан, центральная застежка-молния и др.) допускается изменять соответствующие значения измерений.
6 Предельные отклонения от номинальных значений линейных измерений готового изделия должны составлять не более 1,0 см — для измерений по ширине; не более 1,5 см — для измерений по длине.
7 Допускается включать дополнительные измерения в технический документ на изготовление спецодежды.
Рисунок Е.1. Куртка
Рисунок Е.2. Брюки
Рисунок Е.3. Комбинезон
Рисунок Е.3
Приложение Ж (рекомендуемое). Измерения спецодежды в готовом виде для женщин
Таблица Ж.1 — Измерения изделий костюма (куртки, брюк, полукомбинезона)
|
|
|
|
||||||||
|
|
|
|
|
|
||||||
|
Ширина изделия на уровне глубины проймы (ширина борта 3,0 см) |
||||||||||
|
Длина по боковому шву (без учета ширины пояса, в том числе с напульсником) |
||||||||||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|||||
|
|
|
|
|||||
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
Ширина изделия на уровне глубины проймы (ширина борта 3,0 см) |
|||||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
Длина передней части (параллельно краю борта от высшей точки плечевого шва до низа) |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
||
Примечания к таблицам Ж1-Ж.3
1 Метод измерения — по ГОСТ 4103.
2 Конструктивная прибавка представлена для определения конкретного значения измерений спецодежды в готовом виде.
3 Градация длины по шаговому шву обратно пропорциональна градации по обхвату груди.
4 При наличии модельных особенностей изделия (типа: рукав реглан, центральная застежка-молния и др.) допускается изменять соответствующие значения измерений.
5 Предельные отклонения от номинальных значений линейных измерений готового изделия должны составлять не более 1,0 см — для измерений по ширине; не более 1,5 см — для измерений по длине.
6 Допускается включать дополнительные измерения в технический документ на изготовление спецодежды.
Библиография
[1] Нормы бесплатной выдачи работникам теплой специальной одежды и теплой специальной обуви по климатическим поясам, единым для всех отраслей экономики (кроме климатических районов, предусмотренных особо в типовых отраслевых нормах выдачи специальной одежды, специальной обуви и других средств индивидуальной защиты работникам морского транспорта, работникам гражданской авиации; работникам, осуществляющим наблюдения и работы по гидрометеорологическому режиму окружающей среды; постоянному переменному составу учебных и спортивных организаций Российской оборонной спортивно-технической организации (РОСТО)), утв. Постановлением Министерства труда и социального развития Российской Федерации от 31 декабря 1997 г. N 70
[2] Единые санитарно-эпидемиологические и гигиенические требования к товарам, подлежащим санитарно-эпидемиологическому контролю (надзору), утв. Решением комиссии таможенного союза N 299 от 28 мая 2010 г.
