ГОСТ 21963-2002 (ИСО 603-15-99, ИСО 603-16-99) Круги отрезные. Технические условия
ГОСТ 21963-2002
(ИСО 603-15-99, ИСО 603-16-99)
Группа Г25
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРУГИ ОТРЕЗНЫЕ
Технические условия
Grinding wheels for cutting-off.
Specifications
ОКП 39 8200
39 8300
МКС 25.100.70
Дата введения 2004-07-01
Предисловие
1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК95/ПК «Абразивный инструмент» (ОАО «НПК «Абразивы и шлифование»)
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 22 от 6 ноября 2002 г.)
За принятие проголосовали:
|
Наименование государства
|
Наименование национального органа
по стандартизации
|
|
Азербайджанская Республика
|
Азгосстандарт
|
|
Республика Армения
|
Армгосстандарт
|
|
Республика Беларусь
|
Госстандарт Республики Беларусь
|
|
Грузия
|
Грузстандарт
|
|
Республика Казахстан
|
Госстандарт Республики Казахстан
|
|
Кыргызская Республика
|
Кыргызстандарт
|
|
Республика Молдова
|
Молдова-Стандарт
|
|
Российская Федерация
|
Госстандарт России
|
|
Республика Таджикистан
|
Таджикстандарт
|
|
Туркменистан
|
Главгосслужба «Туркменстандартлары»
|
|
Украина
|
Госстандарт Украины
|
3 Стандарт полностью соответствует требованиям международных стандартов ИСО 603-15:1999 «Продукция абразивная на связке. Размеры. Часть 15. Круги отрезные для стационарных или переносных машин», ИСО 603-16:1999 «Продукция абразивная на связке. Размеры. Часть 16. Круги отрезные для ручных машин».
В стандарте учтены требования международных и европейского стандартов: ИСО 525:1999 «Продукция абразивная. Общие положения» в части разделов 1 и 3, 4.2 и 4.11; ИСО 13942:2000 «Продукция абразивная, Предельные отклонения размеров и допуски биений» в части 4.3 и 4.5; EH 12413:1999 «Требования безопасности для абразивной продукции на связке» в части разделов 1, 3, пунктов 4.2 и 4.11
4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 28 апреля 2003 г. N 134-ст межгосударственный стандарт ГОСТ 21963-2002 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2004 г.
5 ВЗАМЕН ГОСТ 21963-82
ВНЕСЕНА поправка, опубликованная в ИУС N 12, 2004 год
1 Область применения
Настоящий стандарт распространяется на отрезные круги на бакелитовой связке с упрочняющими элементами (BF) или без упрочняющих элементов (В) и вулканитовой связке с упрочняющими элементами (RF) или без упрочняющих элементов (R).
Отрезные круги предназначены для резки и прорезки металлических материалов (М) и неметаллических материалов (NM).
Требования, изложенные в разделах 3, 4 (кроме 4.2 и 4.12), 5 (кроме 5.3), 6-8 являются обязательными.
Обязательные требования, обеспечивающие безопасность жизни и здоровья граждан, изложены в 4.11.
Стандарт может быть использован для целей сертификации отрезных кругов.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.3.028-82 Система стандартов безопасности труда. Процессы обработки абразивным и эльборовым инструментом. Требования безопасности
ГОСТ 12.4.026-76* Система стандартов безопасности труда. Цвета сигнальные и знаки безопасности
________________
* На территории Российской Федерации действует ГОСТ Р 12.4.026-2001.
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 3060-86 Круги шлифовальные. Допустимые неуравновешенные массы и метод их измерения
ГОСТ 3647-80 Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля
ГОСТ 25961-83 Инструмент абразивный. Акустический метод контроля физико-механических свойств
ГОСТ 27595-88 Материалы шлифовальные и инструменты абразивные. Упаковка, маркировка, транспортирование и хранение
ГОСТ 30513-97 Инструмент абразивный и алмазный. Методы испытаний на безопасность
3 Классификация и размеры
3.1 Круги следует изготовлять следующих типов:
41 — плоские;
42 — с утопленным центром.
3.2 Размеры кругов должны соответствовать указанным на рисунках 1, 2 и в таблицах 1 и 2.

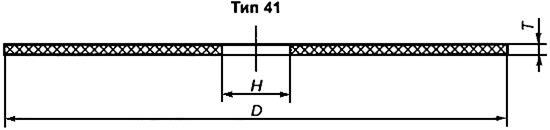

Рисунок 1
Рисунок 1
Таблица 1
В миллиметрах
|
|
|
Н12
|
|
50
|
0,3; 0,6; 1,0; 2,0; 2,5; 3,2
|
10
|
|
63
|
0,3; 0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,2
|
10; 13
|
|
80
|
0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,2
|
10; 13
|
|
100
|
0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,2
|
10; 13; 16; 20
|
|
115
|
1,0; 1,6; 2,0; 2,5; 3,0; 3,2
|
22,23
|
|
125
|
0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,0; 3,2
|
13; 20; 22,23; 32
|
|
150
|
0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,0; 3,2; 4,0
|
13; 20; 22,23; 32
|
|
180
|
1,0; 1,25; 1,6; 2,0; 2,5; 3,0; 3,2; 4,0
|
22; 22,23; 32
|
|
200
|
1,0; 1,6; 2,0; 2,5; 3,0; 3,2; 4,0
|
20; 32
|
|
230
|
1,6; 2,0; 2,5; 3,0; 3,2; 4,0
|
22; 22,23; 32
|
|
250
|
1,6; 2,0; 2,5; 3,0; 3,0; 3,2; 4,0
|
20; 25,4; 32
|
|
300
|
2,0; 2,5; 3,0; 3,2; 4,0; 6,0
|
22,23; 25,4; 32; 40; 51
|
|
350 (356)
|
2,5; 3,2; 4,0
|
22,23; 25,4; 32; 40;
|
|
400 (406)
|
3,2; 4,0; 5,0
|
25,4; 32; 40; 51; 60
|
|
450 (457)
|
3,2; 4,0; 5,0
|
25,4; 32; 40; 51; 60
|
|
500 (508)
|
4,0; 5,0; 6,0
|
32; 40; 51; 60
|
|
600 (610)
|
5,0; 6,0; 8,0
|
32; 40; 51; 76,2
|
|
750 (762)
|
6,0; 8,0
|
60; 80; 100; 152,4
|
|
800
|
6,0; 8,0; 10,0
|
60; 80; 100
|
|
900
|
8,0; 9,0
|
100
|
|
1000
|
8,0; 10,0; 13,0
|
80; 100; 152,4
|
|
1200
|
10,0; 13,0
|
100; 127
|
|
1250
|
10,0; 13,0
|
100; 152,4; 203,2
|
|
1500
|
13,0; 15,0
|
150; 152,4; 203,2
|
|
1800
|
16,0; 20,0
|
203,2; 304,8
|
|
Примечания
1 Размеры, заключенные в скобках, применять не рекомендуется.
2 По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице.
3 Предельное отклонение для  10 мм должно быть +0,21 мм.
|

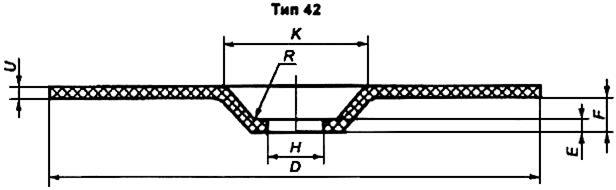

Рисунок 2
Рисунок 2
Таблица 2
В миллиметрах
|
|
|
Н12
|
|
|
|
|
80
|
2,0; 2,5; 3,2
|
10
|
23
|
4
|
6
|
|
100
|
2,0; 2,5; 3,2
|
16
|
35,5
|
4
|
6
|
|
115; 125; 150; 180; 230
|
2,0; 2,5; 3,0; 3,2; 4,0
|
22,23
|
42; 45
|
4,6
|
10
|
|
400 (406)
|
4,0; 5,0; 6,0
|
40
|
122
|
7,5
|
10
|
|
450 (457)
|
4,0; 5,0; 6,0
|
40
|
122
|
7,5
|
10
|
|
500 (508)
|
5,0; 6,0
|
40; 60
|
122
|
7,5
|
10
|
|
600 (610)
|
6,0; 8,0
|
60; 76,2
|
210
|
13
|
10
|
|
800
|
8,0; 10,0
|
60; 80; 100
|
210
|
13
|
10
|
|
1000
|
10,0; 13,0
|
127
|
325
|
18
|
12
|
|
1250
|
13,0; 16,0
|
127
|
325
|
18
|
12
|
|
Примечания
1 Размеры, заключенные в скобках, применять не рекомендуется.
2 По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице.
3 Предельное отклонение для 10 мм должно быть +0,21 мм.
|
Пример условного обозначения круга типа 41 с наружным диаметром
400 мм, высотой
4,0 мм, диаметром посадочного отверстия 32 мм, из нормального электрокорунда марки 14А, зернистостью 80-Н, со звуковым индексом (ЗИ) 41-43, на бакелитовой связке, с упрочняющими элементами для резки металла с предельной рабочей скоростью 80 м/с 2-го класса неуравновешенности:
Круг отрезной 41 400х4,0х32 14А 80-Н 41-43 BF M 80 м/с 2 кл. ГОСТ 21963-2002
4 Технические требования
4.1 Круги следует изготовлять в соответствии с требованиями настоящего стандарта, по рабочим чертежам, утвержденным в установленном порядке.
4.2 Круги могут быть изготовлены из электрокорундовых (А) и (или) карбид-кремниевых (С) материалов зернистостями 125-5 (F16-F220) по ГОСТ 3647.
4.3 Точность изготовления кругов должна соответствовать нормам, указанным в таблице 3.
Таблица 3
В миллиметрах
|
|
|
|
Размер
|
Пред. откл.
|
|
Наружный диаметр :
|
|
|
До 100 включ.
|
±2,0
|
|
Св. 100 » 150 «
|
±2,5
|
|
» 150 » 400 «
|
±3,0
|
|
» 400 » 600 «
|
±5,0
|
|
» 600 » 1000 «
|
±7,5
|
|
» 1000 » 1800 «
|
±10,0
|
|
Высота ;  :
|
|
|
До 1,6 включ.
|
±0,2
|
|
Св. 1,6 » 3,2 «
|
±0,3
|
|
» 3,2 » 4,0 «
|
±0,4
|
|
» 4,0 » 5,0 «
|
±0,6
|
|
» 5,0 » 6,0 «
|
±0,8
|
|
» 6,0 » 10 «
|
±1,0
|
|
» 10 » 16 «
|
±1,2
|
4.4 Неравномерность высоты кругов* не должна превышать значений, указанных в таблице 4.
________________
* До 1 января 2005 г.
Таблица 4
В миллиметрах
|
|
|
|
|
|
|
|
Неравномерность высоты круга для ;
|
|
|
до 1,6 включ.
|
св. 1,6 до 6,0 включ.
|
св. 6,0 до 13,0 включ.
|
св. 13,0
|
|
До 200 включ.
|
0,1
|
0,2
|
—
|
—
|
|
Св. 200 » 500 «
|
0,3
|
0,4
|
—
|
—
|
|
» 500 » 800 «
|
—
|
0,5
|
0,6
|
—
|
|
» 800 » 1200 «
|
—
|
—
|
0,7
|
—
|
|
» 1200
|
—
|
—
|
0,8
|
1,0
|
4.5 Радиальное и торцовое биения* круга не должны превышать значений, указанных в таблице 5.
_________________
* С 1 января 2005 г.
Таблица 5
В миллиметрах
|
|
Радиальное и торцовое биения
|
|
До 100 включ.
|
0,5
|
|
Св. 100 » 150 «
|
0,6
|
|
» 150 » 200 «
|
0,8
|
|
» 200 » 300 «
|
1,0
|
|
» 300 » 400 «
|
1,2
|
|
» 400 » 1000 «
|
1,6
|
|
» 1000
|
2,0
|
4.6 Выпуклость плоскостей круга не должна превышать неравномерность высоты круга.
4.7 Классы неуравновешенности по ГОСТ 3060: 1 и 2 — для зернистостей 63 и мельче; 1, 2 или 3 — для зернистостей 80 и крупнее.
4.8 Круги не должны иметь трещин.
4.9 Повреждения кромок не допускаются длиной и шириной более 3 мм в количестве более двух — для кругов диаметрами до 400 мм; длиной более 5 мм, шириной более 3 мм в количестве более четырех — для кругов диаметрами свыше 400 до 900 мм; длиной более 9 мм, шириной более 5 мм в количестве более шести — для кругов диаметрами свыше 900 мм.
4.10 Круги на бакелитовой связке следует изготовлять со звуковыми индексами 25-49, на вулканитовой связке — 23-45.
Значения звуковых индексов в зависимости от показаний приборов «Звук-110М» и «Звук-107» для кругов типа 41 указаны в приложении А; для кругов типа 42 — по техническому документу, утвержденному в установленном порядке.
4.11 Предельная рабочая скорость круга должна быть, м/с:
50, 63 — для кругов на бакелитовой связке без упрочняющих элементов;
80, 100, 125 — для кругов на бакелитовой связке с упрочняющими элементами;
50, 63, 80 — для кругов на вулканитовой связке.
Требования безопасности — по ГОСТ 12.3.028 и ГОСТ 30513.
4.12 Коэффициенты резания приведены в таблице 6.
Таблица 6
|
|
Режим резания
|
|
|
Обозначение круга
|
обрабатываемый материал
|
Подача, мм/мин
|
Рабочая скорость круга, м/с
|
Мощность двигателя, кВт, не менее
|
Коэффи-
циент резания, не менее
|
|
41,42-400х4х32
14А63-Н; 80-Н 35-39 BFM
|
Сталь 10: труба 83х4 мм
|
200-300
|
80
|
15 (стационарные машины)
|
2,5
|
|
41, 42 — 400х4х32
51C63-H35-39BFNM
|
Кирпич шамотный
230х х113х65 мм
|
300-700
|
80
|
4 (стационарные машины)
|
30,0
|
|
41, 42 — 400х4х32
14A40-H33-37RM
|
Сталь 45: труба 25х4,5 мм
|
700-900
|
60
|
15 (стационарные машины)
|
0,90
|
|
41, 42 — 230х3,0(2,5)х22,23
14А40-Н; 63-Н 35-39 BFM
|
Сталь 10: труба 21,3х2,8 мм
|
200-300
|
80
|
1,8
(ручные и переносные машины)
|
1,5
|
4.13 На этикетке круга должны быть четко нанесены:
— товарный знак и наименование предприятия-изготовителя;
— страна-изготовитель, юридический адрес;
— условное обозначение круга (для
150 мм допускается не наносить класс неуравновешенности и обозначение стандарта);
— номер партии или дата выпуска (месяц и год);
— штамп ОТК;
— знак соответствия для сертифицированной продукции:
— знаки безопасности (номера знаков 3.2; 3.5-3.7) по ГОСТ 12.4.026;
— предельная частота вращения круга, мин
;
— цветные полосы по ГОСТ 12.3.028;
— штриховой код (при наличии).
Примечания
1 В условном обозначении круга допускается использовать обозначение зернистости по ГОСТ 3647, приложение 6.
2 Интервал звуковых индексов следует наносить в количестве не более трех.
3 Номер партии или дату выпуска, а также штамп ОТК допускается наносить на упаковку.
4 На кругах с
500 мм допускается наносить маркировку на торцевую поверхность круга.
4.14 Круги одного размера, одной характеристики и одной партии упаковывают в картонные коробки, обеспечивающие их сохранность при транспортировании и хранении.
Допускается упаковывать круги в термоусадочную пленку.
4.15 На коробку должна быть наклеена этикетка, содержащая:
— товарный знак и наименование предприятия-изготовителя;
— страну-изготовитель, юридический адрес;
— условное обозначение круга;
— дату изготовления;
— штамп ОТК;
— количество кругов.
5 Правила приемки
5.1 Для контроля соответствия кругов требованиям настоящего стандарта предприятие-изготовитель должно проводить приемочный контроль и периодические испытания по ГОСТ 15.309.
5.2 Объем выборки при приемочном контроле:
4.8, 4.9, 4.13 — 100%, 3.2, 4.3-4.7, 4.10 — 10% от партии, но не менее 5 шт., 4.11 — 1% от партии, но не менее 3 шт. — для кругов с рабочей скоростью до 63 м/с, 5% от партии, но не менее 5 шт. — для кругов с рабочей скоростью свыше 63 м/с, 4.14 — не менее 5 коробок от партии.
5.3 Объем периодических испытаний: по 4.12 — не менее 5 шт. от партии, не реже одного раза в год.
6 Методы контроля
6.1 Контроль размеров следует проводить с применением универсальных средств измерений. Контроль по 4.8, 4.13 и 4.14 — визуальный.
6.2 Неравномерность высоты круга следует определять по разности максимального и минимального значений измеряемой высоты в четырех диаметрально противоположных точках периферии круга, расположенных на расстоянии (10±1) мм от его кромки.
6.3 Контроль неуравновешенности кругов — по ГОСТ 3060.
Примечание — Контроль неуравновешенности кругов с 250 мм допускается не проводить.
6.4 Звуковые индексы следует контролировать по ГОСТ 25961.
6.5 Испытания кругов на механическую прочность — по ГОСТ 12.3.028 и ГОСТ 30513.
6.6 Коэффициент резания (отношение площади разрезанной заготовки к площади изношенной части круга) при срабатывании круга до 0,75 от начального вычисляют по формуле
(1)
где
n — количество резов круга;
S3 — площадь сечения разрезаемой заготовки, см
2;
Dн и Dк — диаметр круга до и после резки, см.
7 Транспортирование и хранение
7.1 Транспортирование и хранение — по ГОСТ 27595.
8 Гарантии изготовителя
8.1 Изготовитель должен гарантировать соответствие кругов требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения.
ПРИЛОЖЕНИЕ А (обязательное). Значения звуковых индексов в зависимости от показаний приборов Звук-110М и Звук-107 при контроле кругов типа 41
ПРИЛОЖЕНИЕ А
(обязательное)
Таблица А.1
|
Звуковой индекс
|
Показания, кГц, для кругов размерами
|
|
|
50х10
|
63х10
|
63х13
|
80х10
|
80х13
|
100х10
|
100х13
|
|
25
|
От 17,7 до 19,2
|
От 15,1 до 16,4
|
От 13,9 до 15,0
|
От 12,4 до 13,5
|
От 11,8 до 12,8
|
От 10,1 до 10,9
|
От 9,90 до 10,7
|
|
27
|
Св. 19,2 » 20,7
|
Св. 16,4 » 17,6
|
Св. 15,0 » 16,2
|
Св. 13,5 » 14,5
|
Св. 12,8 » 13,8
|
Св. 10,9″ 11,8
|
Св. 10,7 » 11,6
|
|
29
|
» 20,7 » 22,1
|
» 17,6 » 18,9
|
» 16,2 » 17,4
|
» 14,5 » 15,6
|
» 13,8 » 14,8
|
» 11,8 » 12,6
|
» 11,6 » 12,4
|
|
31
|
» 22,1 » 23,6
|
» 18,9 » 20,2
|
» 17,4 » 18,5
|
» 15,6 » 16,6
|
» 14,8 » 15,8
|
» 12,6 » 13,4
|
» 12,4 » 13,2
|
|
33
|
» 23,6 » 25,1
|
» 20,2 » 21,4
|
» 18,5 » 19,7
|
» 16,6 » 17,6
|
» 15,8 » 16,8
|
» 13,4 » 14,3
|
» 13,2 » 14,0
|
|
35
|
» 25,1 » 26,6
|
» 21,4 » 22,7
|
» 19,7 » 20,8
|
» 17,6 » 18,7
|
» 16,8 » 17,8
|
» 14,3 » 15,1
|
» 14,0 » 14,9
|
|
37
|
» 26,6 » 28,0
|
» 22,7 » 23,9
|
» 20,8 » 22,0
|
» 18,7 » 19,7
|
» 17,8 » 18,7
|
» 15,1 » 16,0
|
» 14,9 » 15,7
|
|
39
|
» 28,0 » 29,5
|
» 23,9 » 25,2
|
» 22,0 » 23,1
|
» 19,7 » 20,7
|
» 18,7 » 19,7
|
» 16,0 » 16,8
|
» 15,7 » 16,5
|
|
41
|
» 29,5 » 31,0
|
» 25,2 » 26,5
|
» 23,1 » 24,3
|
» 20,7 » 21,8
|
» 19,7 » 20,7
|
» 16,8 » 17,6
|
» 16,5 » 17,3
|
|
43
|
» 31,0 » 32,5
|
» 26,5 » 27,7
|
» 24,3 » 25,5
|
» 21,8 » 22,8
|
» 20,7 » 21,7
|
» 17,6 » 18,5
|
» 17,3 » 18,2
|
|
Частотный коэффициент формы
 , м
|
0,007380
|
0,006300
|
0,005785
|
0,005185
|
0,004932
|
0,004200
|
0,004126
|
|
Звуковой индекс
|
Показания, кГц, для кругов размерами
|
|
|
100х16
|
100х20
|
100х22
|
115х22,23
|
125х13
|
125х20
|
125х22,23
|
|
25
|
От 9,51 до 10,30
|
От 8,86 до 9,59
|
От 8,51 до 9,22
|
От 7,80 до 8,45
|
От 8,08 до 8,75
|
От 7,61 до 8,24
|
От 7,38 до 8,00
|
|
27
|
Св. 10,3 » 11,1
|
Св. 9,59 » 10,3
|
Св. 9,22 » 9,93
|
Св. 8,45″ 9,10
|
Св. 8,75 » 9,43
|
Св. 8,24 » 8,87
|
Св. 8,00 » 8,61
|
|
29
|
» 11,1 » 11,9
|
» 10,3 » 11,1
|
» 9,93 » 10,6
|
» 9,10″ 9,75
|
» 9,43 » 10,1
|
» 8,87 » 9,51
|
» 8,61 » 9,23
|
|
31
|
» 11,9 » 12,7
|
» 11,1 » 11,8
|
» 10,6 » 11,3
|
» 9,75 » 10,4
|
» 10,1 » 10,8
|
» 9,51 » 10,1
|
» 9,23 » 9,84
|
|
33
|
» 12,7 » 13,5
|
» 11,8 » 12,5
|
» 11,3 » 12,1
|
» 10,4 » 11,1
|
» 10,8 » 11,4
|
» 10,1 » 10,8
|
» 9,84 » 10,5
|
|
35
|
» 13,5 » 14,3
|
» 12,5 » 13,3
|
» 12,1 » 12,8
|
» 11,1 » 11,7
|
» 11,4 » 12,1
|
» 10,8 » 11,4
|
» 10,5 » 11,1
|
|
37
|
» 14,3 » 15,1
|
» 13,3 » 14,0
|
» 12,8 » 13,5
|
» 11,7 » 12,4
|
» 12,1 » 12,8
|
» 11,4 » 12,0
|
» 11,1 » 11,7
|
|
39
|
» 15,1 » 15,8
|
» 14,0 » 14,8
|
» 13,5 » 14,2
|
» 12,4 » 13,0
|
» 12,8 » 13,5
|
» 12,0 » 12,7
|
» 11,7 » 12,3
|
|
41
|
» 15,8 » 16,6
|
» 14,8 » 15,5
|
» 14,2 » 14,9
|
» 13,0 » 13,7
|
» 13,5 » 14,1
|
» 12,7 » 13,3
|
» 12,3 » 12,9
|
|
43
|
» 16,6 » 17,4
|
» 15,5 » 16,2
|
» 14,9 » 15,6
|
» 13,7 » 14,3
|
» 14,1 » 14,8
|
» 13,3 » 13,9
|
» 12,9 » 13,5
|
|
Частотный коэффициент формы
, м
|
0,003961
|
0,003690
|
0,003545
|
0,003250
|
0,003367
|
0,003169
|
0,003076
|
|
Звуковой индекс
|
Показания, кГц, для кругов размерами
|
|
|
125х32
|
150х13
|
150х20
|
150х22,23
|
150х32
|
180х22
|
180х22,23
|
|
25
|
От 6,30 до 6,83
|
От 6,72 до 7,28
|
От 6,58 до 7,13
|
От 6,45 до 6,99
|
От 5,75 до 6,23
|
От 5,55 до 6,01
|
От 5,54 до 6,00
|
|
27
|
Св. 6,83 » 7,35
|
Св. 7,28 » 7,84
|
Св. 7,13″ 7,67
|
Св. 6,99 » 7,53
|
Св. 6,23 » 6,71
|
Св. 6,01 » 6,47
|
Св. 6,00 » 6,46
|
|
29
|
» 7,35 » 7,88
|
» 7,84 » 8,40
|
» 7,67 » 8,22
|
» 7,53 » 8,06
|
» 6,71 » 7,19
|
» 6,47 » 6,93
|
» 6,46 » 6,92
|
|
31
|
» 7,88 » 8,40
|
» 8,40 » 8,96
|
» 8,22 » 8,77
|
» 8,06 » 8,60
|
» 7,19 » 7,67
|
» 6,93 » 7,39
|
» 6,92 » 7,38
|
|
33
|
» 8,40 » 8,93
|
» 8,96 » 9,52
|
» 8,77 » 9,32
|
» 8,60 » 9,14
|
» 7,67 » 8,15
|
» 7,39 » 7,86
|
» 7,38 » 7,85
|
|
35
|
» 8,93 » 9,45
|
» 9,52 » 10,1
|
» 9,32 » 9,87
|
» 9,14 » 9,68
|
» 8,15 » 8,63
|
» 7,86 » 8,32
|
» 7,85 » 8,31
|
|
37
|
» 9,45 » 10,0
|
» 10,1 » 10,6
|
» 9,87 » 10,4
|
» 9,68 » 10,2
|
» 8,63 » 9,10
|
» 8,32 » 8,78
|
» 8,31 » 8,77
|
|
39
|
» 10,0 » 10,5
|
» 10,6 » 11,2
|
» 10,4 » 11,0
|
» 10,2 » 10,8
|
» 9,10 » 9,58
|
» 8,78 » 9,24
|
» 8,77 » 9,23
|
|
41
|
» 10,5 » 11,0
|
» 11,2 » 11,8
|
» 11,0 » 11,5
|
» 10,8 » 11,3
|
» 9,58 » 10,1
|
» 9,24 » 9,70
|
» 9,23 » 9,69
|
|
43
|
» 11,0 » 11,6
|
» 11,8 » 12,3
|
» 11,5 » 12,1
|
» 11,3 » 11,8
|
» 10,1 » 10,5
|
» 9,70 » 10,2
|
» 9,69 » 10,2
|
|
Частотный коэффициент формы
, м
|
0,002625
|
0,002800
|
0,002740
|
0,002688
|
0,002396
|
0,002311
|
0,002308
|
|
Звуковой индекс
|
Показания, кГц, для кругов размерами
|
|
|
180х32
|
200х20
|
200х22
|
200х32
|
230х22
|
230х22,23
|
230х32
|
|
25
|
От 5,13 до 5,55
|
От 5,04 до 5,46
|
От 5,04 до 5,46
|
От 4,75 до 5,15
|
От 4,38 до 4,75
|
От 4,38 до 4,75
|
От 4,26 до 4,61
|
|
27
|
Св. 5,55 » 5,98
|
Св. 5,46 » 5,88
|
Св. 5,46 » 5,88
|
Св. 5,15 » 5,55
|
Св. 4,75 » 5,11
|
Св. 4,75 » 5,11
|
Св. 4,61 » 4,97
|
|
29
|
» 5,98 » 6,41
|
» 5,88 » 6,30
|
» 5,88 » 6,30
|
» 5,55 » 5,94
|
» 5,11 » 5,48
|
» 5,11 » 5,48
|
» 4,97 » 5,32
|
|
31
|
» 6,41 » 6,84
|
» 6,30 » 6,72
|
» 6,30 » 6,72
|
» 5,94 » 6,34
|
» 5,48 » 5,84
|
» 5,48 » 5,84
|
» 5,32 » 5,68
|
|
33
|
» 6,84 » 7,26
|
» 6,72 » 7,14
|
» 6,72 » 7,14
|
» 6,34 » 6,73
|
» 5,84 » 6,21
|
» 5,84 » 6,21
|
» 5,68 » 6,03
|
|
35
|
» 7,26 » 7,69
|
» 7,14 » 7,56
|
» 7,14 » 7,56
|
» 6,73 » 7,13
|
» 6,21 » 6,57
|
» 6,21 » 6,57
|
» 6,03 » 6,39
|
|
37
|
» 7,69 » 8,12
|
» 7,56 » 7,98
|
» 7,56 » 7,97
|
» 7,13 » 7,53
|
» 6,57 » 6,94
|
» 6,57 » 6,94
|
» 6,39 » 6,74
|
|
39
|
» 8,12 » 8,54
|
» 7,98 » 8,40
|
» 7,97 » 8,39
|
» 7,53 » 7,92
|
» 6,94 » 7,30
|
» 6,94 » 7,30
|
» 6,74 » 7,10
|
|
41
|
» 8,54 » 8,97
|
» 8,40 » 8,82
|
» 8,39 » 8,81
|
» 7,92 » 8,32
|
» 7,30 » 7,67
|
» 7,30 » 7,67
|
» 7,10 » 7,45
|
|
43
|
» 8,97 » 9,40
|
» 8,82 » 9,24
|
» 8,81 » 9,23
|
» 8,32 » 8,71
|
» 7,67 » 8,03
|
» 7,67 » 8,03
|
» 7,45 » 7,81
|
|
Частотный коэффициент формы
, м
|
0,002136
|
0,002100
|
0,002099
|
0,001981
|
0,001826
|
0,001826
|
0,001775
|
|
Звуковой индекс
|
Показания, кГц, для кругов размерами
|
|
|
250х20
|
250х25,4
|
250х32
|
300х22,23
|
300х25,4
|
300х32
|
300х40
|
|
25
|
От 4,03 до 4,37
|
От 4,04 до 4,38
|
От 3,97 до 4,30
|
От 3,36 до 3,64
|
От 3,36 до 3,64
|
От 3,36 до 3,64
|
От 3,29 до 3,56
|
|
27
|
Св. 4,37 » 4,70
|
Св. 4,38 » 4,72
|
Св. 4,30 » 4,63
|
Св. 3,64 » 3,92
|
Св. 3,64 » 3,92
|
Св. 3,64 » 3,92
|
Св. 3,56 » 3,84
|
|
29
|
» 4,70 » 5,04
|
» 4,72 » 5,05
|
» 4,63 » 4,96
|
» 3,92 » 4,20
|
» 3,92 » 4,20
|
» 3,92 » 4,20
|
» 3,84 » 4,11
|
|
31
|
» 5,04 » 5,38
|
» 5,05 » 5,39
|
» 4,96 » 5,29
|
» 4,20 » 4,48
|
» 4,20 » 4,48
|
» 4,20 » 4,48
|
» 4,11 » 4,38
|
|
33
|
» 5,38 » 5,71
|
» 5,39 » 5,73
|
» 5,29 » 5,62
|
» 4,48 » 4,76
|
» 4,48 » 4,76
|
» 4,48 » 4,76
|
» 4,38 » 4,66
|
|
35
|
» 5,71 » 6,05
|
» 5,73 » 6,06
|
» 5,62 » 5,95
|
» 4,76 » 5,04
|
» 4,76 » 5,04
|
» 4,76 » 5,05
|
» 4,66 » 4,93
|
|
37
|
» 6,05 » 6,38
|
» 6,06 » 6,40
|
» 5,95 » 6,29
|
» 5,04 » 5,32
|
» 5,04 » 5,32
|
» 5,05 » 5,33
|
» 4,93 » 5,21
|
|
39
|
» 6,38 » 6,72
|
» 6,40 » 6,74
|
» 6,29 » 6,62
|
» 5,32 » 5,60
|
» 5,32 » 5,60
|
» 5,33 » 5,61
|
» 5,21 » 5,48
|
|
41
|
» 6,72 » 7,06
|
» 6,74 » 7,08
|
» 6,62 » 6,95
|
» 5,60 » 5,88
|
» 5,60 » 5,88
|
» 5,61 » 5,89
|
» 5,48 » 5,76
|
|
43
|
» 7,06 » 7,39
|
» 7,08 » 7,41
|
» 6,95 » 7,28
|
» 5,88 » 6,16
|
» 5,88 » 6,16
|
» 5,89 » 6,17
|
» 5,76 » 6,03
|
|
Частотный коэффициент формы
, м
|
0,001680
|
0,001685
|
0,001654
|
0,001400
|
0,001400
|
0,001401
|
0,001370
|
|
Звуковой индекс
|
Показания, кГц, для кругов размерами
|
|
|
300х51
|
350х22,23
|
350х25,4
|
350х32
|
350х40
|
356х22,23
|
356х25,4
|
|
25
|
От 3,12 до 3,38
|
От 2,88 до 3,12
|
От 2,88 до 3,12
|
От 2,88 до 3,12
|
От 2,87 до 3,11
|
От 2,83 до 3,07
|
От 2,83 до 3,07
|
|
27
|
Св. 3,38 » 3,64
|
Св. 3,12 » 3,36
|
Св. 3,12 » 3,36
|
Св. 3,12 » 3,36
|
Св. 3,11 » 3,35
|
Св. 3,07 » 3,30
|
Св. 3,07 » 3,30
|
|
29
|
» 3,64 » 3,90
|
» 3,36 » 3,60
|
» 3,36 » 3,60
|
» 3,36 » 3,60
|
» 3,35 » 3,59
|
» 3,30 » 3,54
|
» 3,30 » 3,54
|
|
31
|
» 3,90 » 4,16
|
» 3,60 » 3,84
|
» 3,60 » 3,84
|
» 3,60 » 3,84
|
» 3,59 » 3,83
|
» 3,54 » 3,78
|
» 3,54 » 3,78
|
|
33
|
» 4,16 » 4,42
|
» 3,84 » 4,08
|
» 3,84 » 4,08
|
» 3,84 » 4,08
|
» 3,83 » 4,07
|
» 3,78 » 4,01
|
» 3,78 » 4,01
|
|
35
|
» 4,42 » 4,68
|
» 4,08 » 4,32
|
» 4,08 » 4,32
|
» 4,08 » 4,32
|
» 4,07 » 4,31
|
» 4,01 » 4,25
|
» 4,01 » 4,25
|
|
37
|
» 4,68 » 4,94
|
» 4,32 » 4,56
|
» 4,32 » 4,56
|
» 4,32 » 4,56
|
» 4,31 » 4,54
|
» 4,25 » 4,48
|
» 4,25 » 4,48
|
|
39
|
» 4,94 » 5,20
|
» 4,56 » 4,80
|
» 4,56 » 4,80
|
» 4,56 » 4,80
|
» 4,54 » 4,78
|
» 4,48 » 4,72
|
» 4,48 » 4,72
|
|
41
|
» 5,20 » 5,46
|
» 4,80 » 5,04
|
» 4,80 » 5,04
|
» 4,80 » 5,04
|
» 4,78 » 5,02
|
» 4,72 » 4,96
|
» 4,72 » 4,96
|
|
43
|
» 5,46 » 5,72
|
» 5,04 » 5,28
|
» 5,04 » 5,28
|
» 5,04 » 5,28
|
» 5,02 » 5,26
|
» 4,96 » 5,19
|
» 4,96 » 5,19
|
|
Частотный коэффициент формы
, м
|
0,001299
|
0,001200
|
0,001200
|
0,001200
|
0,001196
|
0,001180
|
0,001180
|
|
Звуковой индекс
|
Показания, кГц, для кругов размерами
|
|
|
356х32
|
356х40
|
400х25,4
|
400х32
|
400х40
|
400х51
|
400х60
|
|
25
|
От 2,83 до 3,07
|
От 2,83 до 3,06
|
От 2,52 до 2,73
|
От 2,52 до 2,73
|
От 2,52 до 2,73
|
От 2,48 до 2,69
|
От 2,41 до 2,61
|
|
27
|
Св. 3,07 » 3,30
|
Св. 3,06 » 3,30
|
Св. 2,73 » 2,94
|
Св. 2,73 » 2,94
|
Св. 2,73 » 2,94
|
Св. 2,69 » 2,90
|
Св. 2,61 » 2,82
|
|
29
|
» 3,30 » 3,54
|
» 3,30 » 3,53
|
» 2,94 » 3,15
|
» 2,94 » 3,15
|
» 2,94 » 3,15
|
» 2,90 » 3,10
|
» 2,82 » 3,02
|
|
31
|
» 3,54 » 3,78
|
» 3,53 » 3,77
|
» 3,15 » 3,36
|
» 3,15 » 3,36
|
» 3,15 » 3,36
|
» 3,10 » 3,31
|
» 3,02 » 3,22
|
|
33
|
» 3,78 » 4,01
|
» 3,77 » 4,00
|
» 3,36 » 3,57
|
» 3,36 » 3,57
|
» 3,36 » 3,57
|
» 3,31 » 3,52
|
» 3,22 » 3,42
|
|
35
|
» 4,01 » 4,25
|
» 4,00 » 4,24
|
» 3,57 » 3,78
|
» 3,57 » 3,78
|
» 3,57 » 3,78
|
» 3,52 » 3,72
|
» 3,42 » 3,62
|
|
37
|
» 4,25 » 4,48
|
» 4,24 » 4,47
|
» 3,78 » 3,99
|
» 3,78 » 3,99
|
» 3,78 » 3,99
|
» 3,72 » 3,93
|
» 3,62 » 3,82
|
|
39
|
» 4,48 » 4,72
|
» 4,47 » 4,71
|
» 3,99 » 4,20
|
» 3,99 » 4,20
|
» 3,99 » 4,20
|
» 3,93 » 4,14
|
» 3,82 » 4,02
|
|
41
|
» 4,72 » 4,96
|
» 4,71 » 4,94
|
» 4,20 » 4,41
|
» 4,20 » 4,41
|
» 4,20 » 4,41
|
» 4,14 » 4,34
|
» 4,02 » 4,22
|
|
43
|
» 4,96 » 5,19
|
» 4,94 » 5,18
|
» 4,41 » 4,62
|
» 4,41 » 4,62
|
» 4,41 » 4,62
|
» 4,34 » 4,55
|
» 4,22 » 4,42
|
|
Частотный коэффициент формы
, м
|
0,001180
|
0,001177
|
0,001050
|
0,001050
|
0,001050
|
0,001034
|
0,001005
|
|
Звуковой индекс
|
Показания, кГц, для кругов размерами
|
|
|
406х25,4
|
406х32
|
406х40
|
406х51
|
406х60
|
450х25,4
|
450х32
|
|
25
|
От 2,48 до 2,69
|
От 2,48 до 2,69
|
От 2,48 до 2,69
|
От 2,45 до 2,65
|
От 2,38 до 2,58
|
От 2,24 до 2,43
|
От 2,24 до 2,43
|
|
27
|
Св. 2,69 » 2,90
|
Св. 2,69 » 2,90
|
Св. 2,69 » 2,90
|
Св. 2,65 » 2,86
|
Св. 2,58 » 2,78
|
Св. 2,43 » 2,61
|
Св. 2,43 » 2,61
|
|
29
|
» 2,90 » 3,10
|
» 2,90 » 3,10
|
» 2,90 » 3,10
|
» 2,86 » 3,06
|
» 2,78 » 2,98
|
» 2,61 » 2,80
|
» 2,61 » 2,80
|
|
31
|
» 3,10 » 3,31
|
» 3,10 » 3,31
|
» 3,10 » 3,31
|
» 3,06 » 3,27
|
» 2,98 » 3,18
|
» 2,80 » 2,99
|
» 2,80 » 2,99
|
|
33
|
» 3,31 » 3,52
|
» 3,31 » 3,52
|
» 3,31 » 3,52
|
» 3,27 » 3,47
|
» 3,18 » 3,38
|
» 2,99 » 3,17
|
» 2,99 » 3,17
|
|
35
|
» 3,52 » 3,72
|
» 3,52 » 3,72
|
» 3,52 » 3,72
|
» 3,47 » 3,68
|
» 3,38 » 3,58
|
» 3,17 » 3,36
|
» 3,17 » 3,36
|
|
37
|
» 3,72 » 3,93
|
» 3,72 » 3,93
|
» 3,72 » 3,93
|
» 3,68 » 3,88
|
» 3,58 » 3,78
|
» 3,36 » 3,55
|
» 3,36 » 3,55
|
|
39
|
» 3,93 » 4,14
|
» 3,93 » 4,14
|
» 3,93 » 4,14
|
» 3,88 » 4,08
|
» 3,78 » 3,97
|
» 3,55 » 3,73
|
» 3,55 » 3,73
|
|
41
|
» 4,14 » 4,34
|
» 4,14 » 4,34
|
» 4,14 » 4,34
|
» 4,08 » 4,29
|
» 3,97 » 4,17
|
» 3,73 » 3,92
|
» 3,73 » 3,92
|
|
43
|
» 4,34 » 4,55
|
» 4,34 » 4,55
|
» 4,34 » 4,55
|
» 4,29 » 4,49
|
» 4,17 » 4,37
|
» 3,92 » 4,11
|
» 3,92 » 4,11
|
|
Частот ный коэффициент формы
, м
|
0,001034
|
0,001034
|
0,001034
|
0,001021
|
0,000994
|
0,000933
|
0,000933
|
|
Звуковой индекс
|
Показания, кГц, для кругов размерами
|
|
|
450х40
|
450х51
|
450х60
|
457х25,4
|
457х32
|
457х40
|
457х51
|
|
25
|
От 2,24 до 2,43
|
От 2,23 до 2,42
|
От 2,19 до 2,38
|
От 2,21 до 2,39
|
От 2,21 до 2,39
|
От 2,21 до 2,39
|
От 2,20 до 2,39
|
|
27
|
Св. 2,43 » 2,61
|
Св. 2,42 » 2,61
|
Св. 2,38 » 2,56
|
Св. 2,39 » 2,57
|
Св. 2,39 » 2,57
|
Св. 2,39 » 2,57
|
Св. 2,39 » 2,57
|
|
29
|
» 2,61 » 2,80
|
» 2,61 » 2,79
|
» 2,56 » 2,74
|
» 2,57 » 2,76
|
» 2,57 » 2,76
|
» 2,57 » 2,76
|
» 2,57 » 2,75
|
|
31
|
» 2,80 » 2,99
|
» 2,79 » 2,98
|
» 2,74 » 2,92
|
» 2,76 » 2,94
|
» 2,76 » 2,94
|
» 2,76 » 2,94
|
» 2,75 » 2,94
|
|
33
|
» 2,99 » 3,17
|
» 2,98 » 3,16
|
» 2,92 » 3,11
|
» 2,94 » 3,12
|
» 2,94 » 3,12
|
» 2,94 » 3,12
|
» 2,94 » 3,12
|
|
35
|
» 3,17 » 3,36
|
» 3,16 » 3,35
|
» 3,11 » 3,29
|
» 3,12 » 3,31
|
» 3,12 » 3,31
|
» 3,12 » 3,31
|
» 3,12 » 3,30
|
|
37
|
» 3,36 » 3,55
|
» 3,35 » 3,54
|
» 3,29 » 3,47
|
» 3,31 » 3,49
|
» 3,31 » 3,49
|
» 3,31 » 3,49
|
» 3,30 » 3,49
|
|
39
|
» 3,55 » 3,73
|
» 3,54 » 3,72
|
» 3,47 » 3,65
|
» 3,49 » 3,68
|
» 3,49 » 3,68
|
» 3,49 » 3,68
|
» 3,49 » 3,67
|
|
41
|
» 3,73 » 3,92
|
» 3,72 » 3,91
|
» 3,65 » 3,84
|
» 3,68 » 3,86
|
» 3,68 » 3,86
|
» 3,68 » 3,86
|
» 3,67 » 3,85
|
|
43
|
» 3,92 » 4,11
|
» 3,91 » 4,10
|
» 3,84 » 4,02
|
» 3,86 » 4,04
|
» 3,86 » 4,04
|
» 3,86 » 4,04
|
» 3,85 » 4,04
|
|
Частотный коэффициент формы
, м
|
0,000933
|
0,000931
|
0,000913
|
0,000919
|
0,000919
|
0,000919
|
0,000918
|
|
Звуковой индекс
|
Показания, кГц, для кругов размерами
|
|
|
457х60
|
500х32
|
500х40
|
500х51
|
500х60
|
508х32
|
508х40
|
|
25
|
От 2,16 до 2,34
|
От 2,02 до 2,18
|
От 2,02 до 2,18
|
От 2,02 до 2,19
|
От 2,00 до 2,17
|
От 1,98 до 2,15
|
От 1,98 до 2,15
|
|
27
|
Св. 2,34 » 2,52
|
Св. 2,18 » 2,35
|
Св. 2,18 » 2,35
|
Св. 2,19 » 2,36
|
Св. 2,17 » 2,33
|
Св. 2,15 » 2,31
|
Св. 2,15 » 2,31
|
|
29
|
» 2,52 » 2,70
|
» 2,35 » 2,52
|
» 2,35 » 2,52
|
» 2,36 » 2,53
|
» 2,33 » 2,50
|
» 2,31 » 2,48
|
» 2,31 » 2,48
|
|
31
|
» 2,70 » 2,89
|
» 2,52 » 2,69
|
» 2,52 » 2,69
|
» 2,53 » 2,70
|
» 2,50 » 2,67
|
» 2,48 » 2,65
|
» 2,48 » 2,65
|
|
33
|
» 2,89 » 3,07
|
» 2,69 » 2,86
|
» 2,69 » 2,86
|
» 2,70 » 2,86
|
» 2,67 » 2,83
|
» 2,65 » 2,81
|
» 2,65 » 2,81
|
|
35
|
» 3,07 » 3,25
|
» 2,86 » 3,02
|
» 2,86 » 3,02
|
» 2,86 » 3,03
|
» 2,83 » 3,00
|
» 2,81 » 2,98
|
» 2,81 » 2,98
|
|
37
|
» 3,25 » 3,43
|
» 3,02 » 3,19
|
» 3,02 » 3,19
|
» 3,03 » 3,20
|
» 3,00 » 3,17
|
» 2,98 » 3,14
|
» 2,98 » 3,14
|
|
39
|
» 3,43 » 3,61
|
» 3,19 » 3,36
|
» 3,19 » 3,36
|
» 3,20 » 3,37
|
» 3,17 » 3,33
|
» 3,14 » 3,31
|
» 3,14 » 3,31
|
|
41
|
» 3,61 » 3,79
|
» 3,36 » 3,53
|
» 3,36 » 3,53
|
» 3,37 » 3,54
|
» 3,33 » 3,50
|
» 3,31 » 3,47
|
» 3,31 » 3,47
|
|
43
|
» 3,79 » 3,97
|
» 3,53 » 3,70
|
» 3,53 » 3,70
|
» 3,54 » 3,71
|
» 3,50 » 3,67
|
» 3,47 » 3,64
|
» 3,47 » 3,64
|
|
Частотный коэффициент формы
, м
|
0,000902
|
0,000840
|
0,000840
|
0,000842
|
0,000833
|
0,000827
|
0,000827
|
|
Звуковой индекс
|
Показания, кГц, для кругов размерами
|
|
|
508х51
|
508х60
|
600х32
|
600х40
|
600х51
|
600х76,2
|
610х32
|
|
25
|
От 1,99 до 2,16
|
От 1,97 до 2,14
|
От 1,68 до 1,82
|
От 1,68 до 1,82
|
От 1,68 до 1,82
|
От 1,66 до 1,79
|
От 1,65 до 1,79
|
|
27
|
Св. 2,16 » 2,32
|
Св. 2,14 » 2,30
|
Св. 1,82 » 1,96
|
Св. 1,82 » 1,96
|
Св. 1,82 » 1,96
|
Св. 1,79 » 1,93
|
Св. 1,79 » 1,93
|
|
29
|
» 2,32 » 2,49
|
» 2,30 » 2,46
|
» 1,96 » 2,10
|
» 1,96 » 2,10
|
» 1,96 » 2,10
|
» 1,93 » 2,07
|
» 1,93 » 2,07
|
|
31
|
» 2,49 » 2,65
|
» 2,46 » 2,63
|
» 2,10 » 2,24
|
» 2,10 » 2,24
|
» 2,10 » 2,24
|
» 2,07 » 2,21
|
» 2,07 » 2,20
|
|
33
|
» 2,65 » 2,82
|
» 2,63 » 2,79
|
» 2,24 » 2,38
|
» 2,24 » 2,38
|
» 2,24 » 2,38
|
» 2,21 » 2,35
|
» 2,20 » 2,34
|
|
35
|
» 2,82 » 2,99
|
» 2,79 » 2,96
|
» 2,38 » 2,52
|
» 2,38 » 2,52
|
» 2,38 » 2,52
|
» 2,35 » 2,48
|
» 2,34 » 2,48
|
|
37
|
» 2,99 » 3,15
|
» 2,96 » 3,12
|
» 2,52 » 2,66
|
» 2,52 » 2,66
|
» 2,52 » 2,66
|
» 2,48 » 2,62
|
» 2,48 » 2,62
|
|
39
|
» 3,15 » 3,32
|
» 3,12 » 3,29
|
» 2,66 » 2,80
|
» 2,66 » 2,80
|
» 2,66 » 2,80
|
» 2,62 » 2,76
|
» 2,62 » 2,75
|
|
41
|
» 3,32 » 3,48
|
» 3,29 » 3,45
|
» 2,80 » 2,94
|
» 2,80 » 2,94
|
» 2,80 » 2,94
|
» 2,76 » 2,90
|
» 2,75 » 2,89
|
|
43
|
» 3,48 » 3,65
|
» 3,45 » 3,62
|
» 2,94 » 3,08
|
» 2,94 » 3,08
|
» 2,94 » 3,08
|
» 2,90 » 3,04
|
» 2,89 » 3,03
|
|
Частотный коэффициент формы
, м
|
0,000829
|
0,000822
|
0,000700
|
0,000700
|
0,000700
|
0,000690
|
0,000689
|
|
Звуковой индекс
|
Показания, кГц, для кругов размерами
|
|
|
610х40
|
610х51
|
610х76,2
|
750х60
|
750х80
|
750х100
|
750х152,4
|
|
25
|
От 1,65 до 1,79
|
От 1,65 до 1,79
|
От 1,63 до 1,77
|
От 1,34 до 1,46
|
От 1,35 до 1,46
|
От 1,32 до 1,43
|
От 1,17 до 1,27
|
|
27
|
Св. 1,79 » 1,93
|
Св. 1,79 » 1,93
|
Св. 1,77 » 1,90
|
Св. 1,46 » 1,57
|
Св. 1,46 » 1,57
|
Св. 1,43 » 1,53
|
Св. 1,27 » 1,37
|
|
29
|
» 1,93 » 2,07
|
» 1,93 » 2,07
|
» 1,90 » 2,04
|
» 1,57 » 1,68
|
» 1,57 » 1,68
|
» 1,53 » 1,64
|
» 1,37 » 1,47
|
|
31
|
» 2,07 » 2,20
|
» 2,07 » 2,20
|
» 2,04 » 2,18
|
» 1,68 » 1,79
|
» 1,68 » 1,79
|
» 1,64 » 1,75
|
» 1,47 » 1,56
|
|
33
|
» 2,20 » 2,34
|
» 2,20 » 2,34
|
» 2,18 » 2,31
|
» 1,79 » 1,90
|
» 1,79 » 1,91
|
» 1,75 » 1,86
|
» 1,56 » 1,66
|
|
35
|
» 2,34 » 2,48
|
» 2,34 » 2,48
|
» 2,31 » 2,45
|
» 1,90 » 2,02
|
» 1,91 » 2,02
|
» 1,86 » 1,97
|
» 1,66 » 1,76
|
|
37
|
» 2,48 » 2,62
|
» 2,48 » 2,62
|
» 2,45 » 2,58
|
» 2,02 » 2,13
|
» 2,02 «2 ,13
|
» 1,97 » 2,08
|
» 1,76 » 1,86
|
|
39
|
» 2,62 » 2,75
|
» 2,62 » 2,75
|
» 2,58 » 2,72
|
» 2,13 » 2,24
|
» 2,13 » 2,24
|
» 2,08 » 2,19
|
» 1,86 » 1,96
|
|
41
|
» 2,75 » 2,89
|
» 2,75 » 2,89
|
» 2,72 » 2,86
|
» 2,24 » 2,35
|
» 2,24 » 2,35
|
» 2,19 » 2,30
|
» 1,96 » 2,05
|
|
43
|
» 2,89 » 3,03
|
» 2,89 » 3,03
|
» 2,86 » 2,99
|
» 2,35 » 2,46
|
» 2,35 » 2,47
|
» 2,30 » 2,41
|
» 2,05 » 2,15
|
|
Частотный коэффициент формы
, м
|
0,000689
|
0,000689
|
0,000680
|
0,000560
|
0,000561
|
0,000548
|
0,000489
|
|
Звуковой индекс
|
Показания, кГц, для кругов размерами
|
|
|
762х60
|
762х80
|
762х100
|
762х152,4
|
800х60
|
800х80
|
800х100
|
|
25
|
От 1,32 до 1,43
|
От 1,33 до 1,44
|
От 1,30 до 1,41
|
От 1,16 до 1,26
|
От 1,26 до 1,37
|
От 1,26 до 1,37
|
От 1,24 до 1,35
|
|
27
|
Св. 1,43 » 1,54
|
Св. 1,44 » 1,55
|
Св. 1,41 » 1,51
|
Св. 1,26 » 1,36
|
Св. 1,37 » 1,47
|
Св. 1,37 » 1,47
|
Св. 1,35 » 1,45
|
|
29
|
» 1,54 » 1,65
|
» 1,55 » 1,66
|
» 1,51 » 1,62
|
» 1,36 » 1,45
|
» 1,47 » 1,58
|
» 1,47 » 1,58
|
» 1,45 » 1,56
|
|
31
|
» 1,65 » 1,76
|
» 1,66 » 1,77
|
» 1,62 » 1,73
|
» 1,45 » 1,55
|
» 1,58 » 1,68
|
» 1,58 » 1,68
|
» 1,56 » 1,66
|
|
33
|
» 1,76 » 1,87
|
» 1,77 » 1,88
|
» 1,73 » 1,84
|
» 1,55 » 1,65
|
» 1,68 » 1,79
|
» 1,68 » 1,79
|
» 1,66 » 1,76
|
|
35
|
» 1,87 » 1,98
|
» 1,88 » 1,99
|
» 1,84 » 1,95
|
» 1,65 » 1,74
|
» 1,79 » 1,89
|
» 1,79 » 1,89
|
» 1,76 » 1,87
|
|
37
|
» 1,98 » 2,09
|
» 1,99 » 2,10
|
» 1,95 » 2,05
|
» 1,74 » 1,84
|
» 1,89 » 2,00
|
» 1,89 » 2,00
|
» 1,87 » 1,97
|
|
39
|
» 2,09 » 2,20
|
» 2,10 » 2,21
|
» 2,05 » 2,16
|
» 1,84 » 1,94
|
» 2,00 » 2,10
|
» 2,00 » 2,10
|
» 1,97 » 2,07
|
|
41
|
» 2,20 » 2,31
|
» 2,21 » 2,32
|
» 2,16 » 2,27
|
» 1,94 » 2,03
|
» 2,10 » 2,21
|
» 2,10 » 2,21
|
» 2,07 » 2,18
|
|
43
|
» 2,31 » 2,43
|
» 2,32 » 2,43
|
» 2,27 » 2,38
|
» 2,03 » 2,13
|
» 2,21 » 2,31
|
» 2,21 » 2,31
|
» 2,18 » 2,28
|
|
Частот ный коэффициент формы
, м
|
0,000551
|
0,000552
|
0,000541
|
0,000484
|
0,000525
|
0,000525
|
0,000518
|
|
Звуковой индекс
|
Показания, кГц, для кругов размерами
|
|
|
900х100
|
1000х80
|
1000х100
|
1000х152,4
|
1200х100
|
1200 х127
|
1250х100
|
|
25
|
От 1,12 до 1,21
|
От 1,01 до 1,09
|
От 1,01 до 1,09
|
От 0,96 до 1,04
|
От 0,84 до 0,91
|
От 0,84 до 0,91
|
От 0,81 до 0,87
|
|
27
|
Св. 1,21 » 1,30
|
Св. 1,09 » 1,18
|
Св. 1,09 » 1,18
|
Св. 1,04 » 1,12
|
Св. 0,91 » 0,98
|
Св. 0,91 » 0,98
|
Св. 0,87 » 0,94
|
|
29
|
» 1,30 » 1,40
|
» 1,18 » 1,26
|
» 1,18 » 1,26
|
» 1,12 » 1,20
|
» 0,98 » 1,05
|
» 0,98 » 1,05
|
» 0,94 » 1,01
|
|
31
|
» 1,40 » 1,49
|
» 1,26 » 1,34
|
» 1,26 » 1,34
|
» 1,20 » 1,28
|
» 1,05 » 1,12
|
» 1,05 » 1,12
|
» 1,01 » 1,08
|
|
33
|
» 1,49 » 1,58
|
» 1,34 » 1,43
|
» 1,34 » 1,43
|
» 1,28 » 1,36
|
» 1,12 » 1,19
|
» 1,12 » 1,19
|
» 1,08 » 1,14
|
|
35
|
» 1,58 » 1,68
|
» 1,43 » 1,51
|
» 1,43 » 1,51
|
» 1,36 » 1,44
|
» 1,19 » 1,26
|
» 1,19 » 1,26
|
» 1,14 » 1,21
|
|
37
|
» 1,68 » 1,77
|
* 1,51 » 1,60
|
» 1,51 » 1,60
|
» 1,44 » 1,52
|
» 1,26 » 1,33
|
» 1,26 » 1,33
|
» 1,21 » 1,28
|
|
39
|
» 1,77 » 1,86
|
» 1,60 » 1,68
|
» 1,60 » 1,68
|
» 1,52 » 1,60
|
» 1,33 » 1,40
|
» 1,33 » 1,40
|
» 1,28 » 1,34
|
|
41
|
» 1,86 » 1,96
|
» 1,68 » 1,76
|
» 1,68 » 1,76
|
» 1,60 » 1,68
|
» 1,40 » 1,47
|
» 1,40 » 1,47
|
» 1,34 » 1,41
|
|
43
|
» 1,96 » 2,05
|
» 1,76 » 1,85
|
» 1,76 » 1,85
|
» 1,68 » 1,76
|
» 1,47 » 1,54
|
» 1,47 » 1,54
|
» 1,41 » 1,48
|
|
Частотный коэффициент формы
, м
|
0,000466
|
0,000420
|
0,000420
|
0,000401
|
0,000350
|
0,000350
|
0,00336
|
|
Звуковой индекс
|
Показания, кГц, для кругов размерами
|
|
|
1250х152,4
|
1250х203,2
|
1500х150
|
1500х152,4
|
1500х203,2
|
1800х304,8
|
1800х203,2
|
|
25
|
От 0,80 до 0,87
|
От 0,76 до 0,82
|
От 0,67 до 0,73
|
От 0,67 до 0,73
|
От 0,66 до 0,71
|
От 0,52 до 0,56
|
От 0,54 до 0,58
|
|
27
|
Св. 0,87 » 0,93
|
Св. 0,82 » 0,88
|
Св. 0,73 » 0,78
|
Св. 0,73 » 0,79
|
Св. 0,71 » 0,77
|
Св. 0,56 » 0,61
|
Св. 0,58 » 0,63
|
|
29
|
» 0,93 » 1,00
|
» 0,88 » 0,95
|
» 0,78 » 0,84
|
» 0,79 » 0,84
|
» 0,77 » 0,82
|
» 0,61 » 0,65
|
» 0,63 » 0,67
|
|
31
|
» 1,00 » 1,07
|
» 0,95 » 0,01
|
» 0,84 » 0,90
|
» 0,84 » 0,90
|
» 0,82 » 0,87
|
» 0,65 » 0,69
|
» 0,67 » 0,72
|
|
33
|
» 1,07 » 1,13
|
» 1,01 » 1,07
|
» 0,90 » 0,95
|
» 0,90 » 0,95
|
» 0,87 » 0,93
|
» 0,69 » 0,74
|
» 0,72 » 0,76
|
|
35
|
» 1,13 » 1,20
|
» 1,07 » 1,14
|
» 0,95 » 1,01
|
» 0,95 » 1,01
|
» 0,93 » 0,98
|
» 0,74 » 0,78
|
» 0,76 » 0,80
|
|
37
|
» 1,20 » 1,26
|
» 1,14 » 1,20
|
» 1,01 » 1,06
|
» 1,01 » 1,07
|
» 0,98 » 1,04
|
» 0,78 » 0,82
|
» 0,80 » 0,85
|
|
39
|
» 1,26 » 1,33
|
» 1,20 » 1,26
|
» 1,06 » 1,12
|
» 1,07 » 1,12
|
» 1,04 » 1,09
|
» 0,82 » 0,87
|
» 0,85 » 0,89
|
|
41
|
» 1,33 » 1,40
|
» 1,26 » 1,33
|
» 1,12 » 1,18
|
» 1,12 » 1,18
|
» 1,09 » 1,15
|
» 0,87 » 0,91
|
» 0,89 » 0,94
|
|
43
|
» 1,40 » 1,46
|
» 1,33 » 1,39
|
» 1,18 » 1,23
|
» 1,18 » 1,24
|
» 1,15 » 1,20
|
» 0,91 » 0,95
|
» 0,94 » 0,98
|
|
Частотный коэффициент формы
, м
|
0,000333
|
0,000316
|
0,000280
|
0,000281
|
0,000273
|
0,000217
|
0,000223
|
