Вопрос. Что важнее для качественной ТИМ-модели: точная геометрия или правильно заполненные атрибутивные данные…

Вопрос

Что важнее для качественной ТИМ-модели: точная геометрия или правильно заполненные атрибутивные данные?

Ответ

Однозначно выбрать что-то одно нельзя. Для качественной ТИМ-модели важны и геометрия, и информация об элементах. Но их значимость зависит от того, для чего модель создается и как ее будут использовать.

Если модель нужна прежде всего для пространственной координации, то критична геометрия. Например, если воздуховод находится не там, где он реально запроектирован, или имеет неправильные габариты, никакие правильно заполненные параметры не помогут обнаружить коллизию с конструкциями.

Но если модель используется для получения спецификаций, расчета объемов, подготовки данных для строительства или эксплуатации, одной геометрии уже недостаточно. Можно иметь идеально нарисованную трубу, но если в ней не указаны диаметр, материал или другие необходимые характеристики, использовать ее как источник данных будет сложно.

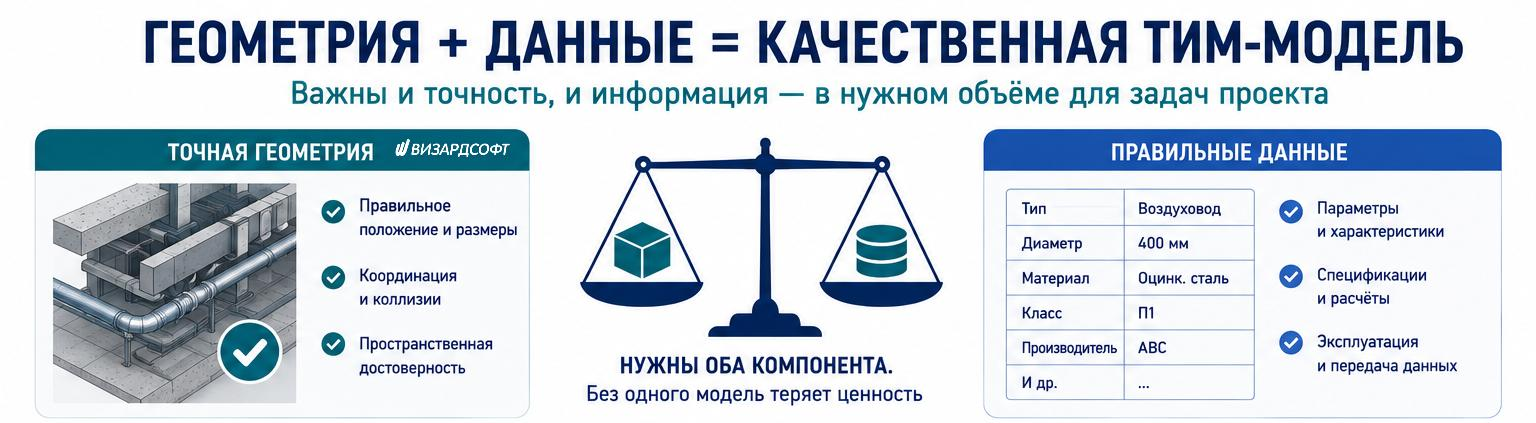

Поэтому точная геометрия без информации превращает ТИМ в красивую 3D-модель, а правильные параметры при ошибочной геометрии — в достоверную базу данных, привязанную не к тому месту. Для полноценной ТИМ-модели нужны оба компонента.

При этом не все элементы требуют одинаковой детализации

Здесь важно не попасть в другую крайность — стремиться сделать абсолютно точной и геометрию, и атрибутику каждого элемента.

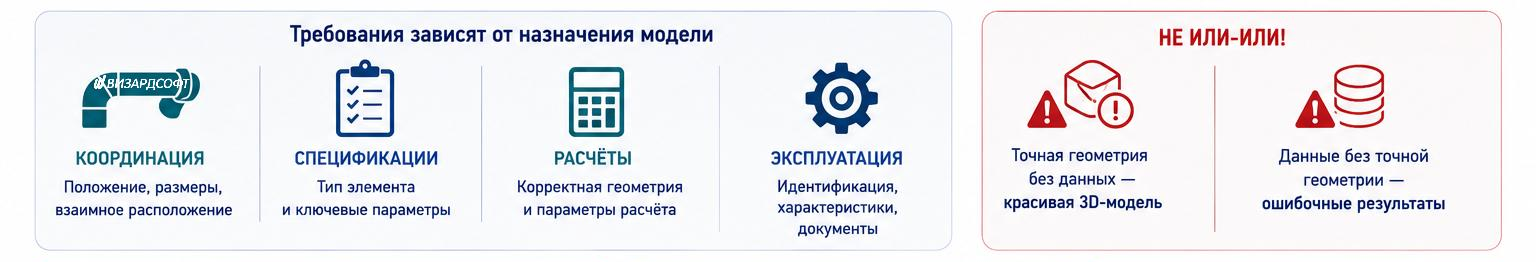

Требования должны зависеть от назначения модели.

Например:

• для координации инженерных систем особенно важны положение, размеры и взаимное расположение элементов;
• для формирования спецификации — тип элемента и его ключевые параметры;
• для расчета объемов — корректная геометрия и параметры, по которым выполняется расчет;
• для эксплуатации — идентификационные и технические характеристики оборудования, а также связанные документы.

Получается, что качество модели нельзя оценивать только по визуальной детализации. Модель может выглядеть очень убедительно, но содержать недостаточно данных для той задачи, ради которой она создавалась.

Что проверять в первую очередь?

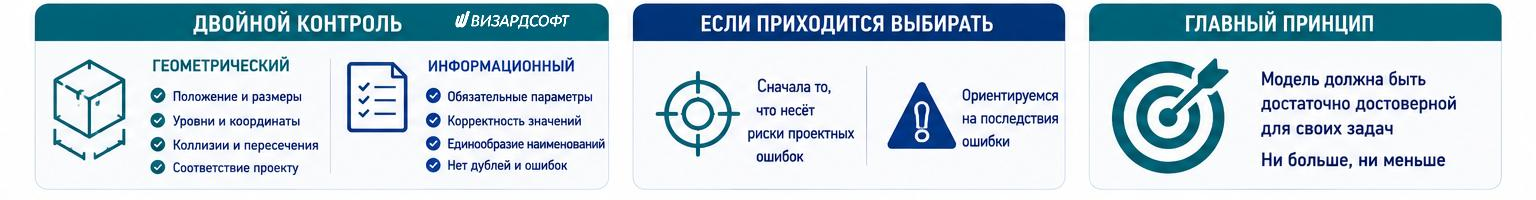

Полезно разделить контроль на два направления.

Геометрический контроль — правильное положение элементов, размеры, уровни, координаты, взаимные пересечения, соответствие проектным решениям.

Информационный контроль — наличие обязательных параметров, корректность значений, единообразие наименований, отсутствие дублей и противоречивых данных.

Причем информационные проверки желательно делать не только перед передачей модели. Если параметр нужен для дальнейшего автоматического формирования спецификации, ошибки в нем лучше обнаружить еще в процессе проектирования.

А что делать, если приходится выбирать?

Если вопрос стоит именно как «что исправлять первым», ориентироваться нужно на последствия ошибки.

Геометрическая ошибка, которая приводит к коллизии несущей конструкции и инженерной системы, очевидно, требует немедленного внимания.

Но и неверный атрибут может иметь серьезные последствия. Например, неправильный тип оборудования или материал, использованный для формирования ведомости или расчета объемов, способен привести к ошибкам уже за пределами самой модели.

Поэтому правильнее говорить не о приоритете геометрии над данными или наоборот, а о соответствии модели ее назначению и требованиям конкретного проекта.

И здесь есть важный практический вывод!
Не нужно пытаться сделать модель максимально подробной — нужно сделать ее достаточно достоверной для тех задач, которые она должна решать.

Если модель используется только для пространственной координации, нет смысла заполнять сотни эксплуатационных параметров. Если она передается для эксплуатации, одной точной геометрии уже явно недостаточно.

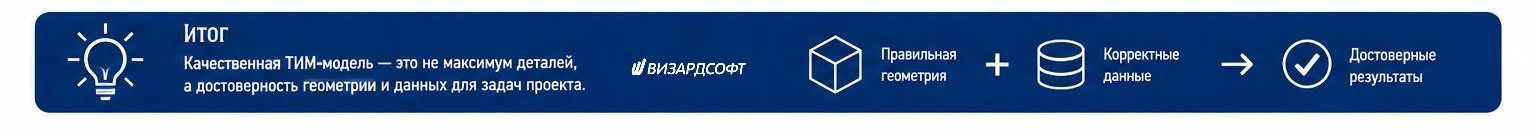

Качественная ТИМ-модель — это не самая детализированная модель, а модель, в которой и геометрия, и данные соответствуют согласованным требованиям и могут быть использованы без дополнительных догадок и ручной перепроверки.

Ответ дан по состоянию на 08.09.2026
