Вопрос. Добрый день. Подскажите, пожалуйста, норму расхода профнастила при монтаже простой кровли (навес над площадкой 10,3×2,8)…
Вопрос.
Добрый день. Подскажите, пожалуйста, норму расхода профнастила при монтаже простой кровли (навес над площадкой 10,3×2,8), не можем найти.
Ответ.
Сметная норма на монтаж кровли из профилированного листа приведена ниже:
|
ГЭСН 12-01-033-02 |
Монтаж кровли из профилированного листа для объектов непроизводственного назначения: средней сложности |
|
100 м2 |
|
Состав работ: |
|||
|
1 |
Укладка профилированных листов по готовой обрешетке. |
||
|
2 |
Обделка коньков, труб и примыканий к стенам. |
||
|
3 |
Постановка креплений. |
||
|
Ресурсы: |
|||
|
Код |
Наименование |
К-во |
Ед. |
|
1-100-33 |
Затраты труда рабочих (Средний разряд — 3,3) |
38,03 |
чел.-ч |
|
2 |
Затраты труда машинистов |
0,37 |
чел.-ч |
|
91.05.01-017 |
Краны башенные, грузоподъемность 8 т |
0,06 |
маш.-ч |
|
91.05.05-015 |
Краны на автомобильном ходу, грузоподъемность 16 т |
0,14 |
маш.-ч |
|
91.14.02-001 |
Автомобили бортовые, грузоподъемность до 5 т |
0,17 |
маш.-ч |
|
01.7.03.04-0001 |
Электроэнергия |
5,018 |
кВт-ч |
|
01.7.15.08-0011 |
Заклепки комбинированные для соединения профилированного стального настила и разнообразных листовых деталей |
0,0007 |
т |
|
01.7.15.14-0083 |
Шурупы самонарезающие стальные оцинкованные кровельные с шестигранной головкой и шайбой, наконечник сверло, диаметр 4,8 мм, длина 50 мм |
0,002 |
т |
|
08.1.02.07 |
Дополнительные элементы кровли из профлиста: коньки, разжелобки и проч. |
П |
шт |
|
08.3.09.01 |
Стальной гнутый профиль (профилированный настил) |
П |
т |
Очевидно, что норма расхода профилированного листа определяется по проектным данным.
При работе с профнастилом при организации кровли из него необходимо помнить о соблюдении некоторых условий.
-
Коэффициент нахлеста профлистов при монтаже кровли дома определяется ГОСТ 24045-2016. Соблюдение требований данного нормативного документа гарантирует надежную защиту крыши от проникновения внутрь влаги. Значение нахлеста зависит от угла ската.
-
При условии, что угол наклона не превышает 15º, минимальные параметры нахлеста равны 20 см. Если же делать нахлест с меньшими показателями, то рано или поздно это проявится в скоплении влаги под крышей. В идеале для нахлеста используют 2 волны, что будет гарантией надежности конструкции.
-
Когда угол находится в диапазоне 15-30º, величину нахлеста также увеличивают до 30 см – это примерно 2 волны профилированного листа, что позволяет не задумываться об измерениях.
Если же угол наклона превышает 30-градусный показатель, то нахлеста от 10 до 15 сантиметров будет вполне достаточно. При этом кровле обеспечена герметичность и прочность, надежность и долговечность.
Вариант расчета для прямоугольного участка, покрываемого профнастилом:
Пусть L и B — размеры участка соответственно вдоль и поперек волн профлиста, м;
a — длина одного листа настила, м;
с — длина нахлестки вдоль гофры, м;
m_2 — второе число в маркировке профлиста, деленное на 1000 (считаем все в метрах!);
k — шаг волны профлиста (для Н75 он равен 0.1875 м, для Н114 — 0.2 м);

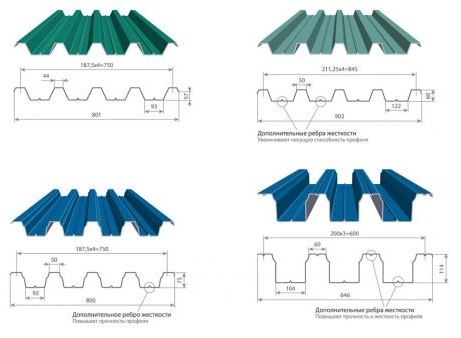

Профлисты с глубокой волной (например, Н-57, Н-60, Н-75, Н-114) изготавливаются с рёбрами жёсткости по верхней, нижней или сразу обеим частям гофры
v — число волн нахлеста (вы просили 2 волны, хотя я не понимаю зачем именно так)
Тогда искомая площадь настила определяется как:
площадь нашего участка + площадь продольных нахлестов + площадь поперечных нахлестов,
а именно:
S = LB + cB(L/a — 1) + kvL(B/m_2 — 1)
Ответ дан по состоянию на 07.11.2024
